Mažos įtampos galios paskirstymo skirstomieji įrenginiai

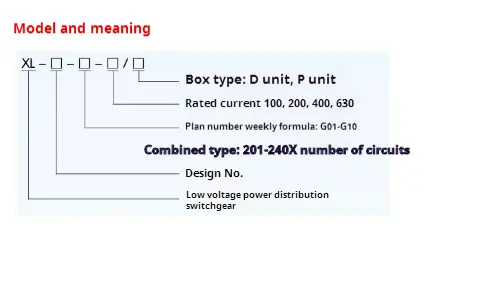

● Modelio reikšmė

● Naudojant sąlygas

◆ XL-21 tipo žemos įtampos galios paskirstymo skirstomieji įrenginiai turėtų būti sumontuoti mažesniame nei 2000 m aukštyje.

◆ Aplinkos temperatūra ir aplinkos oro temperatūra nėra aukštesnė nei +40 ℃, tačiau vidutinė temperatūra nėra aukštesnė nei +35 ℃, o aplinkos oro temperatūra nėra mažesnė nei -100 ℃ per 24 valandas.

◆ ore neturi būti per didelių dulkių, rūgšties, druskos, ėsdinančių ir sprogstamųjų dujų. Santykinė temperatūra neturi viršyti 50% esant aukščiausia +40 ℃ temperatūrai, o aukštesnė santykinė temperatūra leidžiama esant žemiausioje temperatūroje, pavyzdžiui, 90% mažesnė nei +20 ℃. Reikėtų manyti, kad dėl temperatūros pokyčių kartais gali atsirasti bendras kondensatas.

◆ Kai vartotojai turi specialius reikalavimus, jie gali derėtis su gamintoju.

● Dizaino savybės

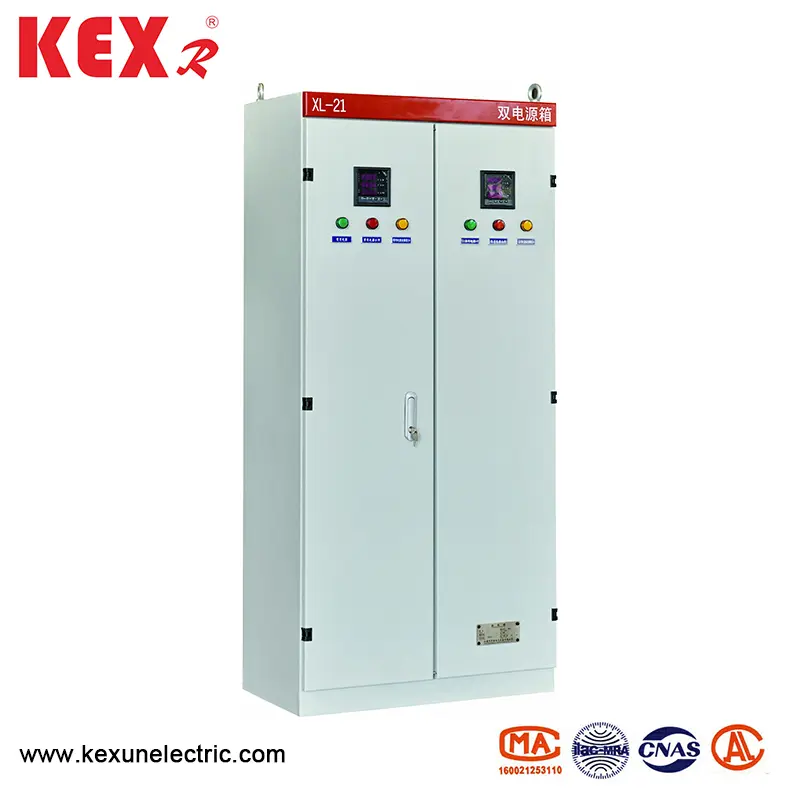

◆ XL-21 tipo žemos įtampos galios paskirstymo skirstomieji įrenginiai yra pritvirtinti prie grindų ir gali būti tiesiogiai įdiegtas po transformatoriumi. Skirstomojo įrenginio korpusas pagamintas iš aukštos kokybės plieninės plokštės suvirintos arba surinktos, o peilio jungiklio veikimo rankena yra sumontuota dešinėje kolonėlėje priešais skirstomuosius įrenginius, kuriuos galima naudoti perjungimo maitinimo šaltiniui. Priešais maitinimo paskirstymo dėžutę įrengtas voltmetras. Rodo magistralės įtampą. Priešais galios paskirstymo dėžutę yra durys. Atidarius duris, visa energijos paskirstymo dėžutės įranga yra eksponuojama, o tai patogu prižiūrėti. Ši galios paskirstymo dėžutė priima naujus Kinijos suprojektuotus komponentus, kurie pasižymi kompaktiškos struktūros, patogios priežiūros ir lankstų grandinių schemų deriniu. Galios paskirstymo dėžutėje yra grandinės pertraukiklis kaip apsauga nuo trumpojo jungimo, o priešais duris gali būti sumontuotas eksploatavimo mygtukas.

◆ Veikimo režimas: rankinis.

◆ Diegimo režimas: vertikalus diegimas

◆ Laidų laidų režimas: fiksuotas laidas

● Techniniai XL-21 tipo žemos įtampos galios paskirstymo skirstomojo įrenginio parametrai

● XL-21 tipo mažos įtampos galios paskirstymo skirstomojo įrenginio įdiegimas ir naudojimas

◆ Galios paskirstymo dėžutę galima supakuoti ir gabenti tik atlikus patikrinimą. Kai produktas atvyksta į paskirties vietą, pirmiausia patikrinkite, ar dėžutė baigta. Jei maitinimo paskirstymo dėžutė nėra iš karto įdiegta, gaminį laikykite sausoje ir švarioje vietoje.

◆ Galios paskirstymo dėžutę galima įdiegti pagal diegimo brėžinį, o „Foundation Channel“ plieną ir varžtus teikia vartotojas. Jei laidas išeina, vartotojas palaidoja pamatų griovelį ir kabelio tranšėją už apatinės įklijavimo varžto.

◆ Įdiegus energijos paskirstymo dėžę arba peržiūrint, prieš pradedant veikti, reikia tikrinti ir išbandyti elementų seriją.

(1) Patikrinkite, ar vidinė elektros įranga ir laidai atitinka scheminę schemą.

(2) Kelis kartus patikrinkite ir atlikite jungiklį, kad pamatytumėte, ar jis yra lankstus ir normalus.

(3) Patikrinkite ir patikrinkite, ar visi skaitikliai ir relės yra tikslūs.

● Užsakymo instrukcijos

Dokumentai ir priedai, kuriuos pateikė Kexun, tiekdami.

▶ Pristatymo sąrašas.

▶ Produkto sertifikatas.

▶ Gamyklos tikrinimo ataskaita.

▶ Produkto aprašymas

▶ Pirminės sistemos diagrama, valdymo schema ir antrinė laidų schema.

▶ Kabineto durų raktai, valdymo rankenos ir atsarginės dalys, nurodytos sutartyje.

▶ Pagrindinių komponentų naudojimo instrukcijos
