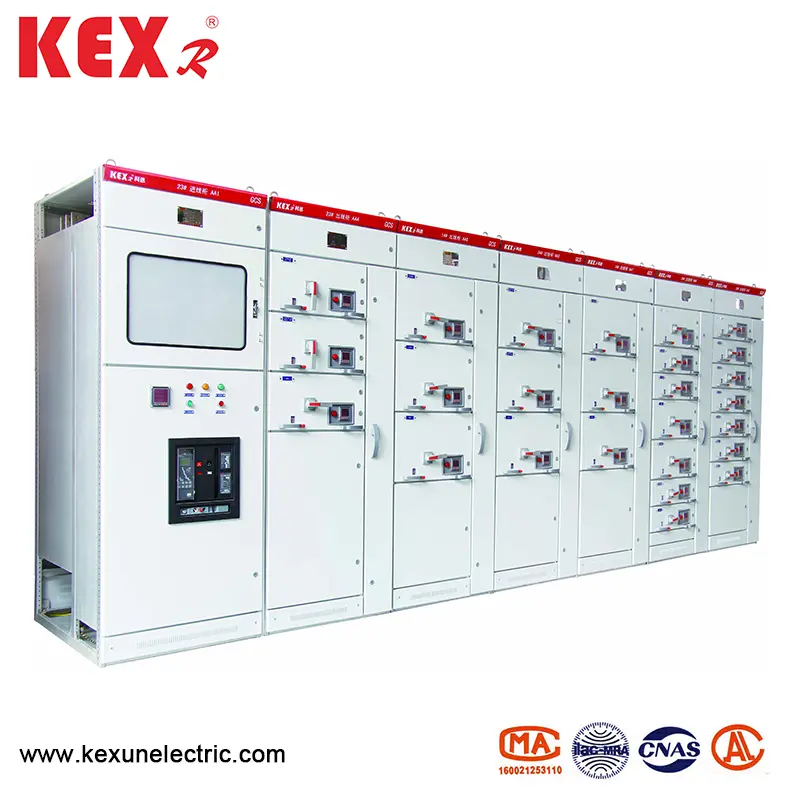

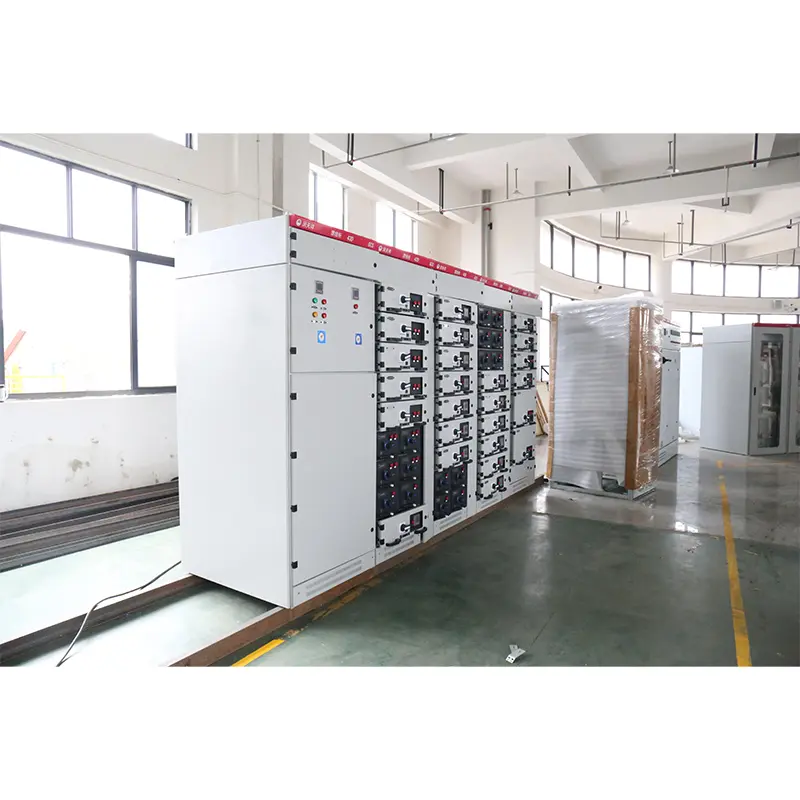

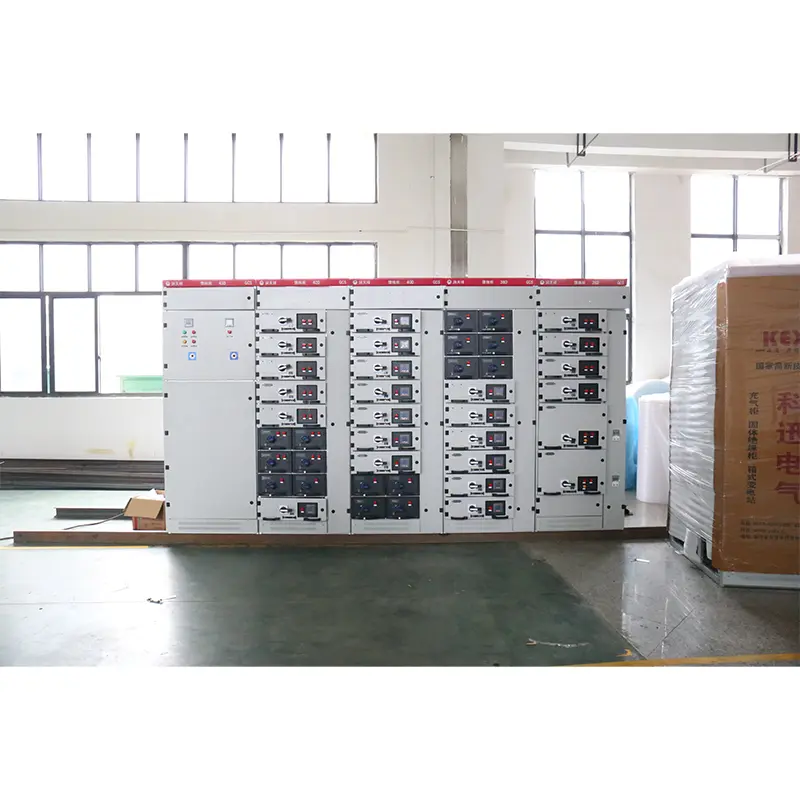

Mažos įtampos komplektas

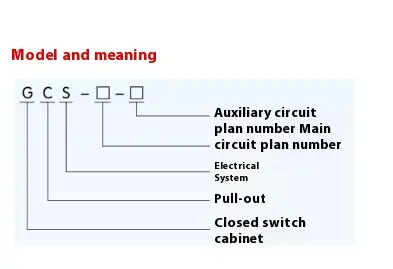

● Modelio reikšmė

● Pagrindiniai parametrai

● Pagrindinė struktūra

▶ Pagrindinis GCS tipo žemos įtampos rėmelis Pilnas rinkinys priima 8MF tipo atvirą skyrių plieną, o abiejose skyriaus plieno pusėse yra atitinkamai montavimo skylės, kurių modulis yra atitinkamai 20 mm ir 100 mm ir ①9,2 mm, taigi vidinis montavimas yra lankstus ir patogus.

▶ Pagrindinis rėmas yra suprojektuotas dviem surinkimo formomis, būtent, visiškai surinkta struktūra ir iš dalies suvirinta konstrukcija (šoninis rėmas ir kryžminė sija), kad vartotojai galėtų pasirinkti.

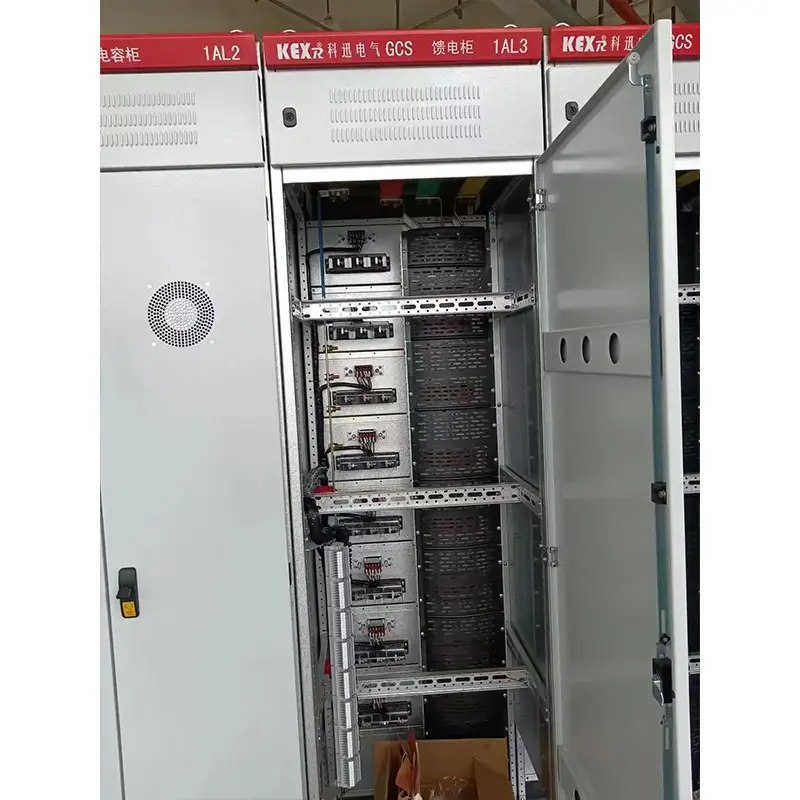

▶ Kiekviena prietaiso funkcinė patalpa yra išskirta vienas nuo kito, o jo skyriai yra padalyti į funkcinį vieneto kambarį, autobusų kambarį ir kabelinę kambarį. Kiekvienos kameros funkcijos yra palyginti nepriklausomos.

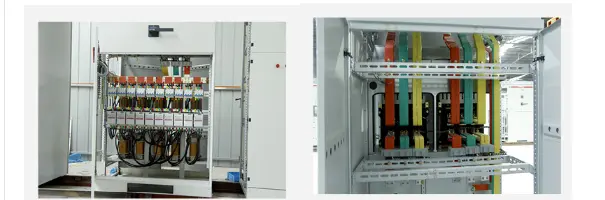

▶ Horizontalusis pagrindinis magistralė yra išdėstyta horizontaliai už spintelės, o tai yra pagrindinė priemonė, leidžianti pagrindinei prietaiso grandinei turėti aukštą trumpojo jungimo stiprumą.

▶ Kabelinio skyriaus dizainas labai patogu, kad kabeliai pakiltų aukštyn ir žemyn.

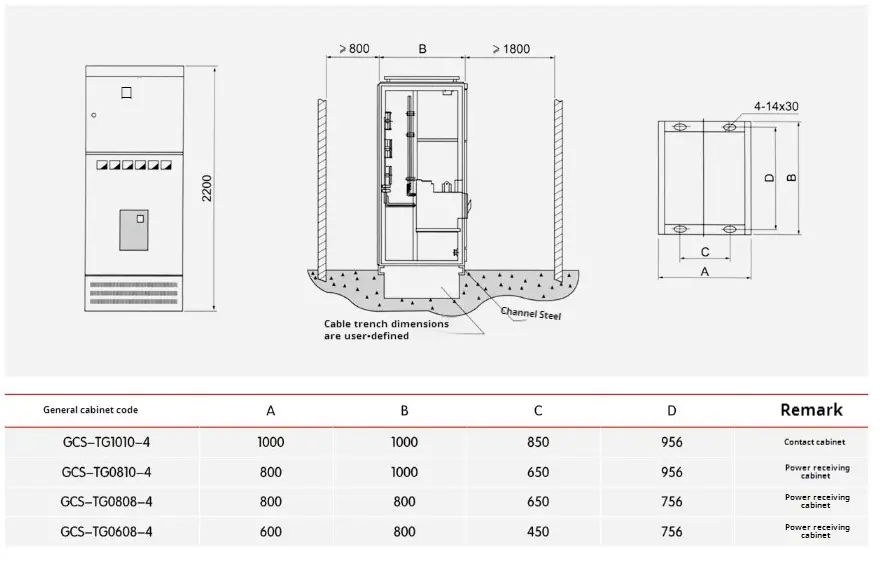

▶ Bendrosios prietaiso spintelės dydžio serija (žr. Žemiau esančią lentelę):

● GCS tipo žemos įtampos komplekto diegimas ir naudojimas

◆ Kai produktai atvyks į priėmimo vietą, jie pirmiausia turėtų patikrinti, ar pakuotė nepažeista. Jei nustatomos problemos, jie turėtų nedelsdami pranešti atitinkamiems departamentams apie sutartį kurti verslo įrašus, išanalizuoti priežastis kartu, padaryti vizas ir susitvarkyti su pasekmėmis. Produktams, kurie nėra nedelsiant sumontuoti, jie turėtų būti dedami į tinkamą vietą ir tinkamai laikomi pagal įprastas naudojimo sąlygas ir laikinų elektros įrangos laikymo taisyklių reikalavimus. 1. Produktas turi būti įdiegtas pagal diegimo schemą (žr. Pridedamą paveikslą). Fondo kanalo plienas ir varžtai, kai pritaikomas varžtų fiksavimo metodas, pateikia vartotojas. Kai pagrindinė magistralė yra prijungta, jei paviršius nelygus dėl transportavimo, laikymo ir kitų priežasčių, jis turėtų būti išlygintas prieš sujungimą ir pritvirtinimą.

◆ Kai įrenginiai montuojami atskirai arba stulpeliuose, jų vertikalumas, spintelės paviršiaus nelygumas ir tarpų nukrypimas tarp spintelių turi atitikti žemiau esančioje lentelėje reikalavimus.

◆ Patikrinimas ir patikrinimas po GCS tipo žemos įtampos komplekto

Įdiegimas ir prieš pradedant veikti

(1) Patikrinkite, ar pažeisti viršutiniai dažai, ar kitos dengimo medžiagos (pvz., Plastikinis purškimas), ir ar spintelė yra sausa ir švari.

(2) Ar elektrinių komponentų veikimo mechanizmas yra lankstus, ir neturėtų būti jokios trukdymo ar per didelės veikimo jėgos.

(3) Ar pagrindinių ir pagalbinių pagrindinių elektrinių prietaisų kontaktų įjungimas yra patikimas ir tikslus.

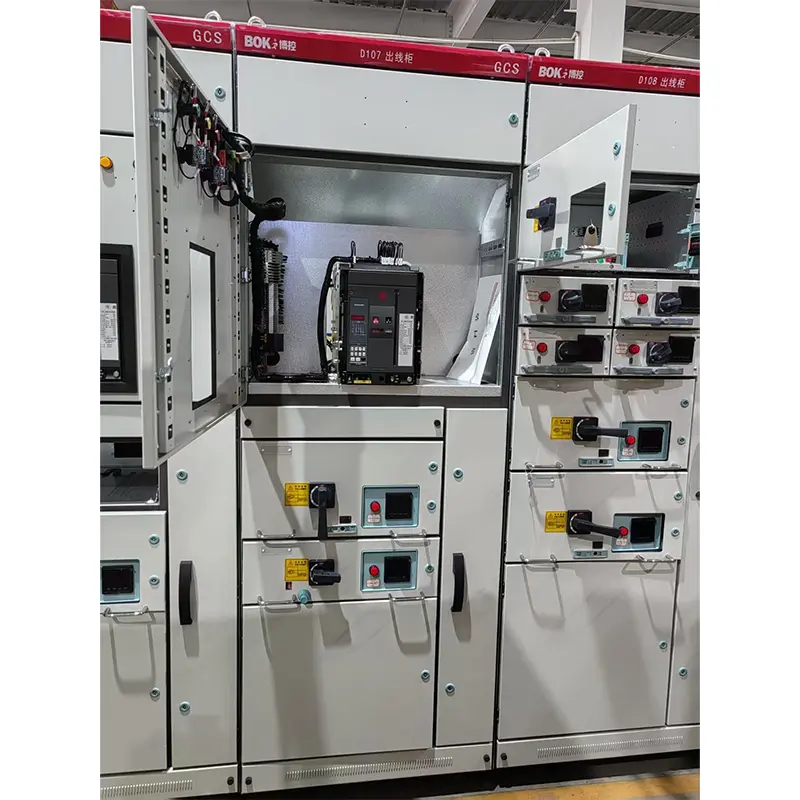

(4) Stalčiaus ar brėžinių mechanizmas turėtų būti lankstus ir lengvas, be kliūčių ir susidūrimo.

(5) Kilnojamųjų ir statinių stalčiaus ar ištraukimo konstrukcijos kontaktų centrinės linijos turėtų būti pastovios, o kontaktai turėtų būti artimi. Pagrindinių ir pagalbinių kontaktų įterpimo gylis turėtų atitikti reikalavimus. Mechaninis sujungimas arba elektrinis: reakcijos veiksmas yra teisingas, o fiksavimas arba atpalaidavimas turėtų būti patikimas.

(6) Tokio paties dydžio stalčiai turi būti keičiami patogiai, nesikišant ir susidūrus.

(7) Įžeminimas tarp stalčiaus ir spintelės turėtų būti arti. Kai stalčius įstumiamas, prieš pagrindinį kontaktą kontaktas su stalčiaus kontaktu yra įžemintas, o ištraukus jis, įžeminimo kontaktas atjungtas po pagrindinio kontakto.

(8) Prietaiso kalibravimas, transformatoriaus transformacijos santykis ir poliškumas turi būti teisingas.

(9) „FUSE Core“ specifikacija turėtų atitikti inžinerinio projektavimo reikalavimus.

(10) Apsaugos įvertinimas ir nustatymas turi būti teisingi ir patikimi.

(11) Naudokite 1000 V megohmmetrą, kad išmatuotumėte atsparumo izoliacijai vertę ne mažesnę kaip 1mΩ.

(12) Kiekvienos autobuso juostos sujungimas turi būti geras, o izoliacijos atramų montavimas, montavimo dalys ir kiti priedai turi būti tvirti ir patikimi.

◆ Naudokite GCS tipo žemos įtampos rinkinio atsargumo priemones

▶ Prietaisas yra žemos įtampos visas rinkinys, kuris nėra montuojamas prie sienos, valdomas iš priekio ir prižiūrimas iš abiejų pusių. Tik kvalifikuoti specialistai gali patekti arba atidaryti techninės priežiūros kanalą ir spintelės duris, kad galėtų eksploatuoti, tikrinti ir techninę priežiūrą.

▶ Oro jungikliai ir suformuoti korpuso grandinės pertraukikliai buvo atskirti ir uždaryti daugybę kartų, ypač po trumpo jungimo ir uždarymo, dėl kurių vietiniai kontaktiniai nudegimai ir pagamins anglies medžiagas, o tai padidins kontaktinį atsparumą. Todėl jie turėtų būti prižiūrimi ir kapitališkai remontuojami grandinės pertraukiklio instrukcijų vadove.

▶ Po montavimo ir priežiūros, norint užtikrinti gerą funkcinį įrenginio atskyrimą, reikia griežtai tikrinti skyrių ir funkcinių blokų išskyrimą ir neleisti gedimui plėsti.

● Produktų paketas

Gamintojas pateikia šiuos dokumentus ir priedus tiekdamas:

▶ Įrenginių sąrašas

▶ Produkto sertifikatas

▶ Naudojimo instrukcijos

▶ Gamyklos bandymo ataskaita

▶ Atitinkami elektriniai brėžiniai

▶ Kabineto durų raktai, valdymo rankenos ir atsarginės dalys, nurodytos sutartyje.

▶ Pagrindinių komponentų diegimo instrukcijos

● Užsakymo instrukcijos

GCS tipo žemos įtampos užsakymo sutartyje yra šis turinys:

▶ Į visą produkto modelį sudaro pagrindinis grandinės schemos numeris ir pagalbinės grandinės schemos numeris.

▶ Pagrindinė grandinės sistemos derinio sekos schema

▶ Pagalbinės grandinės elektros schema

▶ Komponentų sąrašas spintelėje

▶ Parametrų, tokių kaip įtampa, srovė ir laikas grandinėje, nustatymas.

▶ Kitos specialios lentelės, neatitinkančios įprasto produkto naudojimo.
