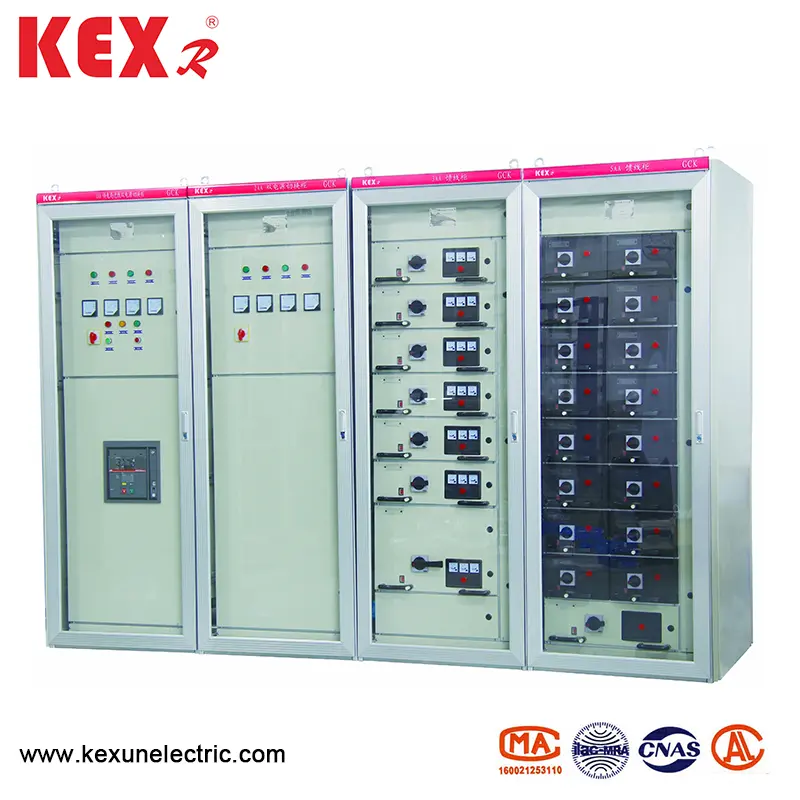

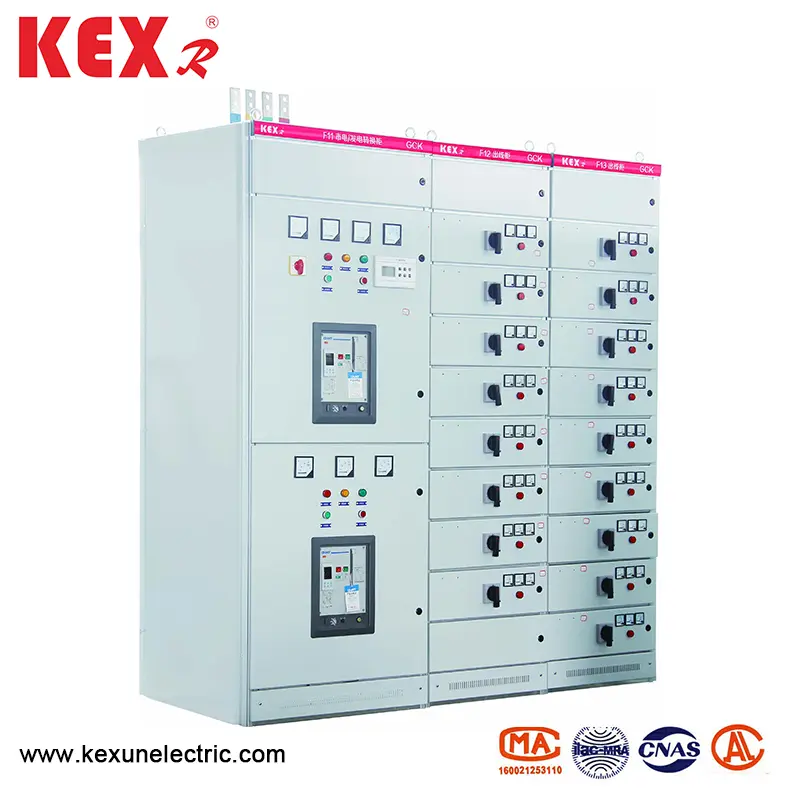

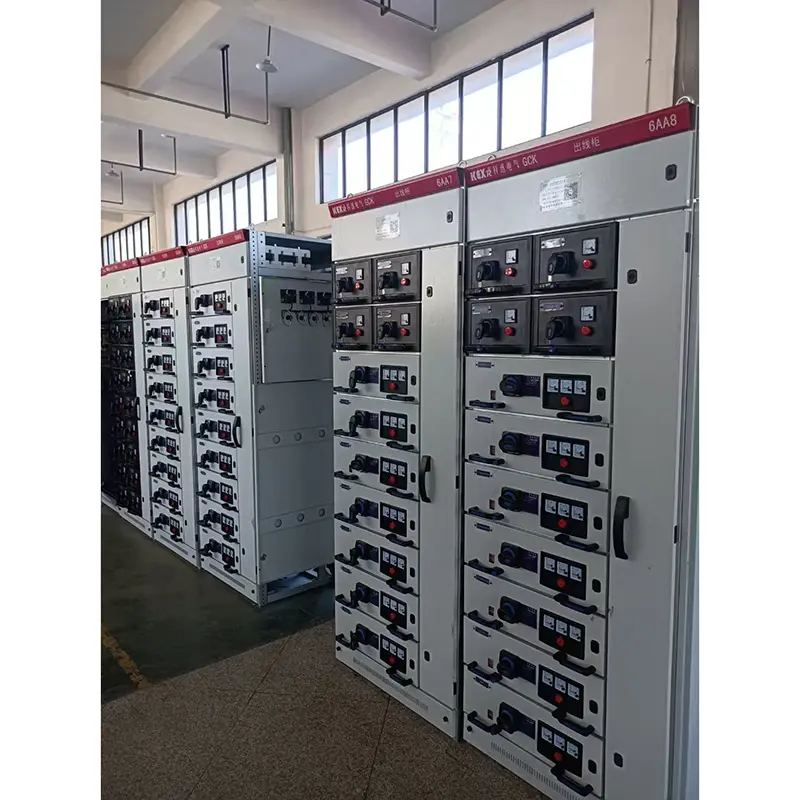

Mažos įtampos ištraukimo skirstomieji įrenginiai

● Produkto charakteristikos

Šis žemos įtampos ištraukimo skirstomieji įrenginiai turi didelio lūžio talpos, gero dinaminio ir šiluminio stabilumo, pažengusios ir pagrįstos struktūros pranašumus, praktinę elektros schemą, serijas, stiprų universalumą, savavališką įvairių schemų vienetų derinį, daugiau grandinių, esančių viename skirstomojoje, grindų erdvėje, gražioje išvaizdoje, aukšto apsaugos lygyje, saugume ir patikimumu, patogia priežiūra ir panašiai. Šis produktas atitinka IEC439 NemaMACS2-322 standartą, taip pat atitinka GB7251-87 „žemos įtampos skirstomojo įrenginio“ nacionalinį standartą ir ZBK36001-89 “žemos įtampos ištraukiamą skirstomojo įrenginio profesionalų standartą. Profesinis standartas“.

● Pagrindiniai techniniai parametrai

● Architektūrinė funkcija

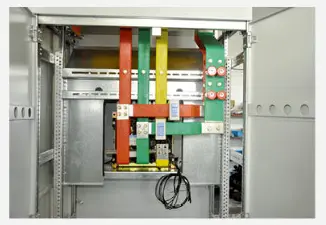

Surinkta pagrindinė mažos įtampos skirstomojo įrenginio skirstomojo įbrėžimo rėmelis yra surinkta. Visos konstrukcinės skirstomojo įrangos rėmo dalys yra sujungtos viena su kita varžtais, kad sudarytų pagrindinį rėmą. Tada, kaip reikalaujama, durys, pertvaros, pertvaros, stalčiai, montavimo laikikliai, magistralės strypai ir elektros komponentai pridedami prie viso skirstomojo įrenginio. Šis LV skirstomojo įrenginio charakteristikos:

▶ 1. Rėmas pagamintas iš profiliuoto plieno, pastatyto trimatė kampo plokštele, ir varžtas be suvirinimo struktūros, taip išvengdamas suvirinimo deformacijos ir streso bei pagerinant montavimo tikslumą.

▶ 2. Rėmelių ir dalių montavimo skylės keičiasi pagal modulį E = 20 mm.

▶ 3. Vidinės konstrukcijos dalys yra cinkuotos. Po marinavimo ir fosfato išorė purškiama elektrostatiniais epoksidiniais milteliais. 4. Power Center (PC) įeinantys skirstomieji įrenginiai viršuje yra horizontalios magistralės plotas, o apatinė horizontalios magistralės ploto dalis yra grandinės pertraukiklio kambarys. „Circuit Breakers“ gali būti aprūpinti buitiniais DW15C, ME ir kitomis serijomis, taip pat gali būti aprūpinti įvairiais užsienio elektrinių kompanijų gaminamais grandinės pertraukikliais pagal vartotojų poreikius, tokius kaip „F“ serijos grandinės pertraukikliai, kuriuos gamina „ABB Company“ ir intelektualūs grandinės pertraukikliai. Apskritai, kompiuterio bloke yra pagrindinė grandinė (įskaitant magistralės jungtį) su apverstomis eilutėmis. Kai vardinė srovė yra 630A-1600A, ji užima skirstomuosius įrenginius, kurių bendras dydis yra 800 × 1000 × 2200 (pločio x gylis x aukštis). Pagrindinė grandinė be apyvartos užima skirstomuosius įrenginius, kurių išorinis matmuo yra 800 × 800 × 2000 (plotis, gylis ir aukštis). Kai vardinė srovė yra tarp 1600A-3150A, ji užima skirstomuosius įrenginius, kurių bendras dydis yra 1000 × 1000 × 2200 (pločio x gylis x aukštis). Nėra pagrindinių skirstomųjų įrenginių, kurie būtų apversti. Kai vardinė srovė yra 1600A-3150A, ji užima skirstomąjį įrenginį, kurio išorinis matmuo yra 1000 × 1000 × 220 (pločio × gylis × aukštis). Pagrindinė grandinė be apyvartos užima skirstomuosius įrenginius, kurių išorinis matmuo yra 1000 × 800 × 2200 (pločio x gylis x aukštis).

▶ 4. Maitinimo centro (PC) tiektuvo skirstomųjų įrenginių struktūra yra panaši į gaunamų skirstomųjų įrenginių. Kai maitinimo srovė yra 630A-1600A, 1000 × 1000 × 2200 (pločio × gylio × aukštis) skirstomojo įrenginio skirstomieji įrenginiai gali būti aprūpinti dviem kilpomis, kurios išdėstytos aukštyn ir žemyn.

▶ 5. Variklio valdymo centro (MCC) skirstomieji įrenginiai turi dvi rūšis: ant sienos montuojamų skirstomųjų įrenginių ir be sienos montuojamų skirstomųjų įrenginių, kurių viršus yra horizontalus autobusų plotas, o stalčių funkcinio bloko sritis yra žemiau horizontalios autobusų ploto, kurio plotis yra 600 mm, o stalčių funkcinio bloko plotas yra 1840 mm. Kai skirstomojo įrenginio korpusas montuojamas sienoje, kairioji skirstomojo įrenginio dalis yra funkcinio vieneto sritis, o dešinė dalis turi 200 mm pločio kabelio išleidimo angą. Bendri skirstomųjų įrenginių matmenys yra 800/500/2200 (plotis/gylis/aukštis). Kai skirstomieji įrenginiai yra sumontuoti nuo sienos, skirstomojo įrenginio plotis yra 600 mm, o kabelio išleidimo angos plotas yra skirstomojo įrenginio gale. Bendri skirstomųjų įrenginių matmenys yra 600 × 800 (1000) × 2200 (pločio x gylis x aukštis). Yra dviejų rūšių skirstomųjų įrenginių gylis: 800 ir 1000. Mes siūlome vartotojams pasirinkti skirstomuosius įrenginius, kurių gylis yra 1000, kad atitiktų kompiuterio skirstomojo įrenginio gylį. Kai stalčius pašalinamas iš skirstomojo įrenginio, tiesioginė skirstomojo įrenginio dalis nėra veikiama, o tai yra saugu ir patikima.

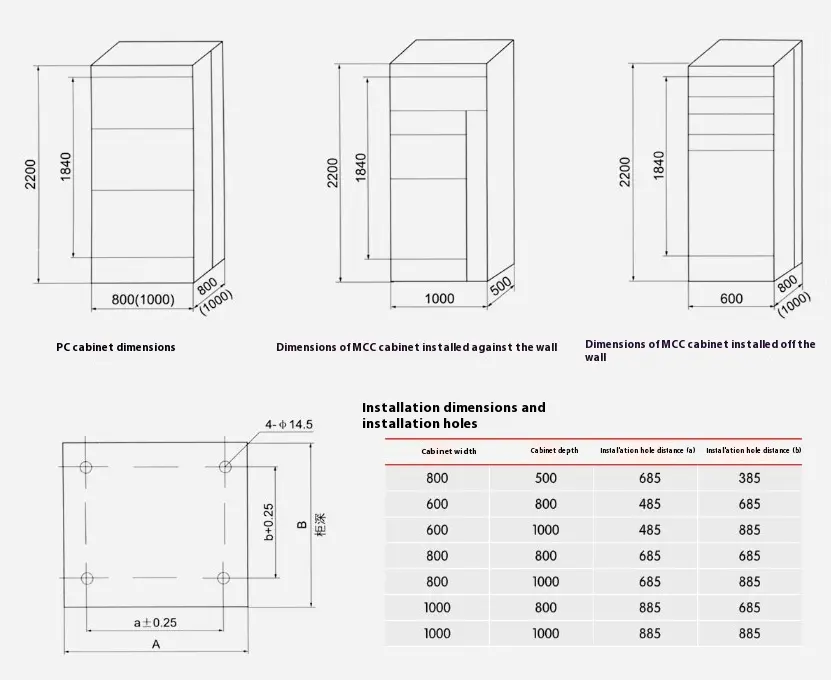

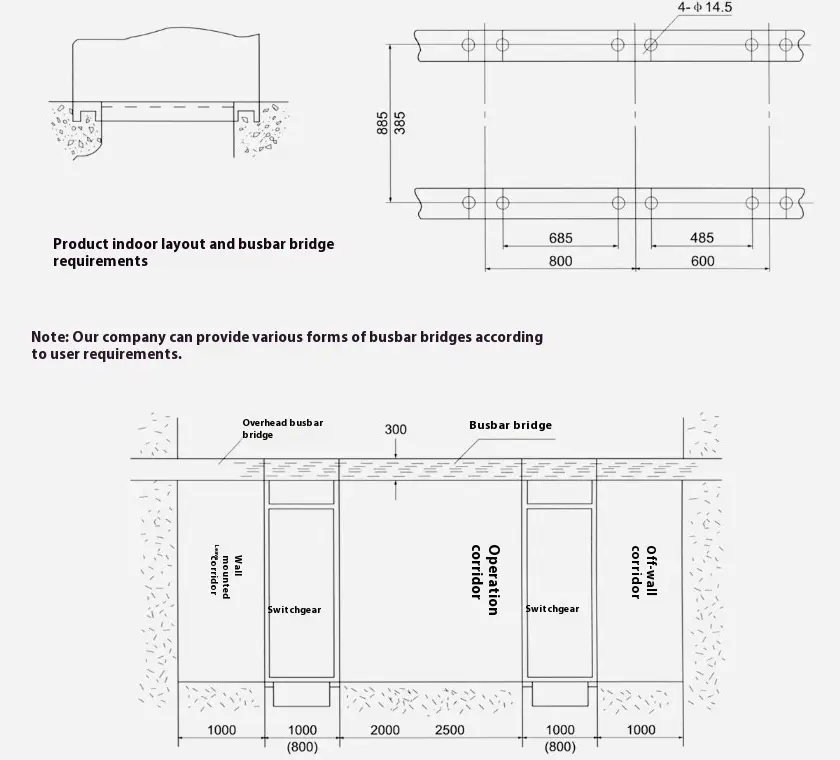

● LV skirstomųjų įrenginių bendrieji matmenys, montavimo matmenys

Joje

● ATSARGIAI

▶ Įdiegus šį produktą, horizontali linija tarp žemos įtampos ištraukimo skirstomųjų įrenginių turėtų būti tvirtai ir patikimai prijungta.

▶ Šio produkto durys turi tarpusavio funkciją su pagrindiniu jungikliu, tai yra, duris galima atidaryti tik esant energijos gedimo sąlygoms. Kita šio produkto pusė yra varžtų sandarinimo plokštė, kuri neturi tarpusavio funkcijos su pagrindiniu jungikliu. Todėl prašome atjunkite maitinimo šaltinį, kai išardami šio produkto šoninę plokštelę, kad būtų galima techninei priežiūrai.

▶ Neprofesionalai neturėtų atidaryti skirstomųjų įrenginių techninei priežiūrai.
