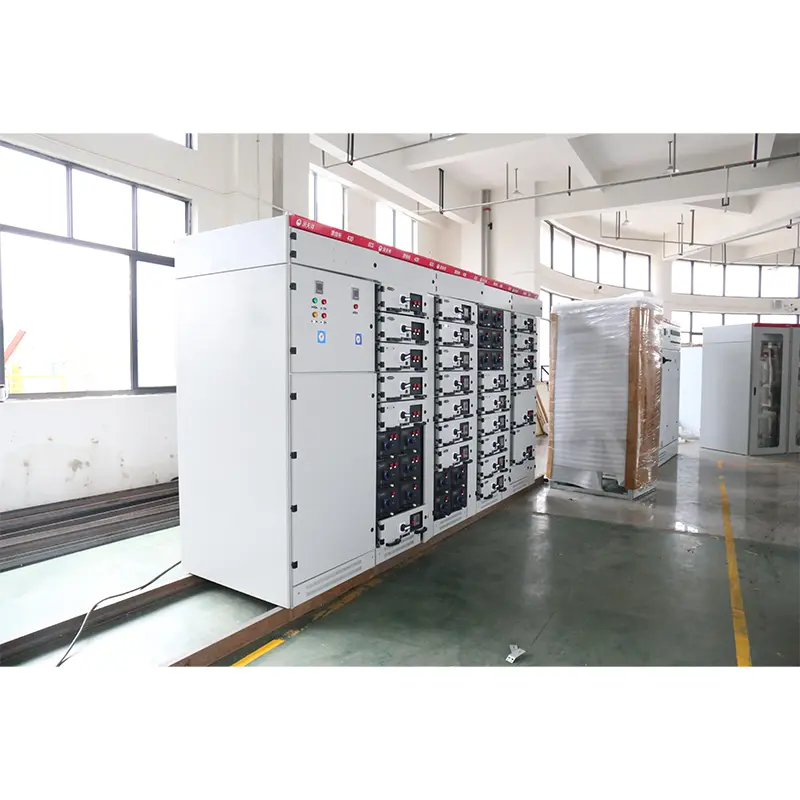

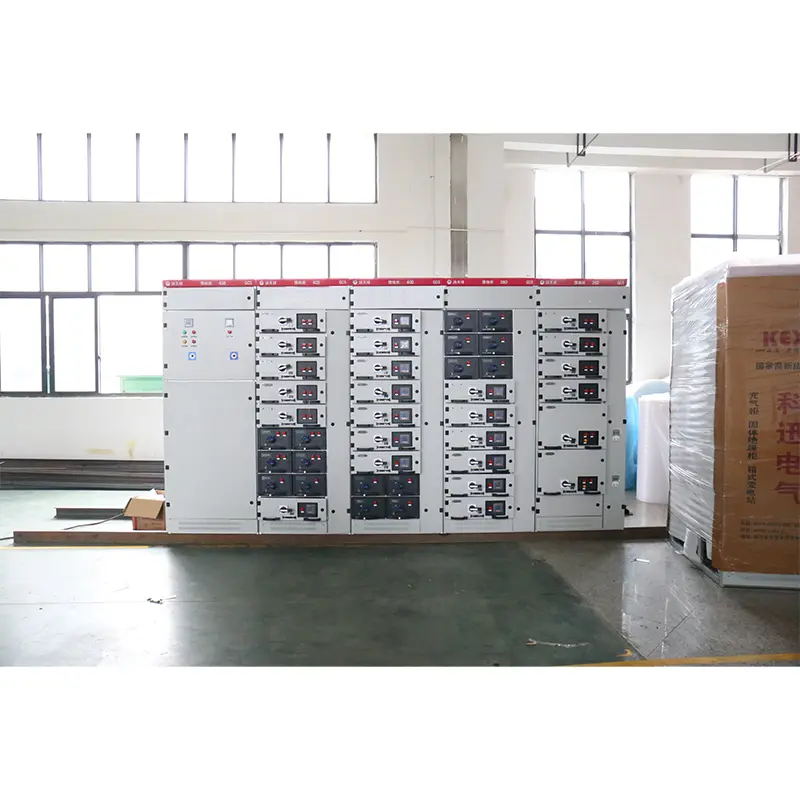

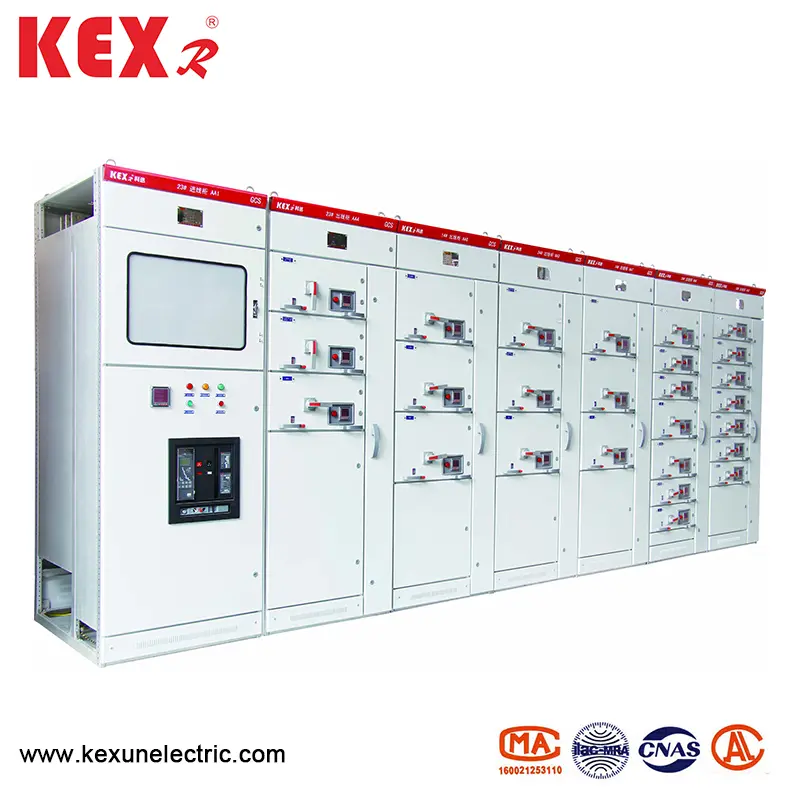

Žemos įtampos ištraukimo jungiklio spintelė

● Veiklos rodyklė

GCS tipo žemos įtampos ištraukimo jungiklio spintelės dizainas atitinka šiuos standartus:

▶ IEC439-1 žemos įtampos skirstomieji įrenginiai ir valdymo įrenginiai

▶ GB7251 žemos įtampos skirstomieji įrenginiai

▶ „ZBK36001“ žemos įtampos ištraukimo skirstomieji įrenginiai

● Pagrindiniai parametrai

● Pagrindinė struktūra

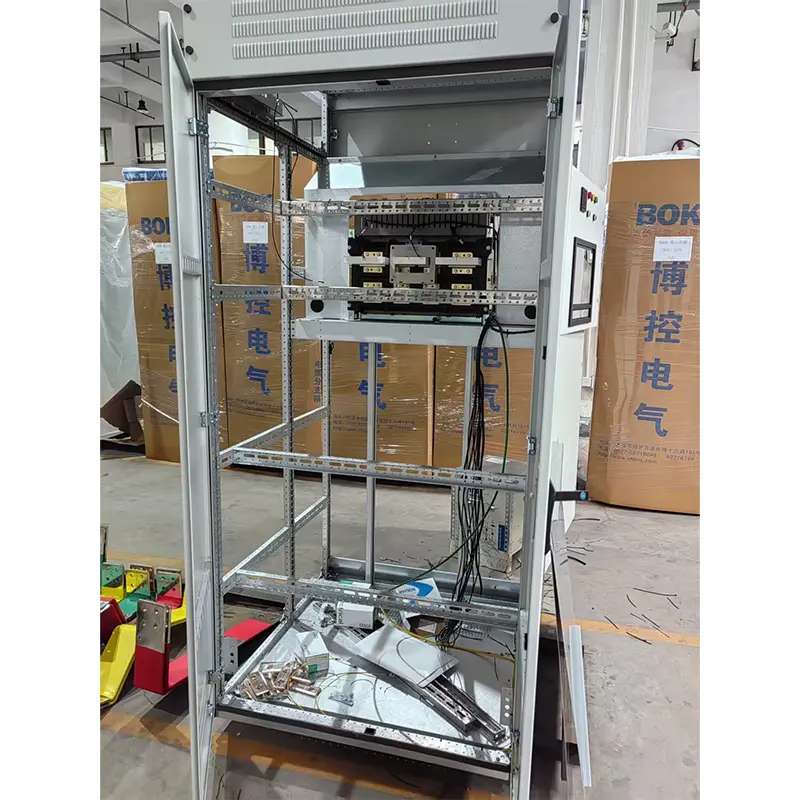

▶ Pagrindinis GCS tipo žemos įtampos ištraukimo jungiklio spintelės rėmelis priima 8MF tipo atvirą skyrių plieną, o abiejose skyriaus plieno pusėse yra atitinkamai montavimo skylės, kurių modulis yra atitinkamai 20 mm ir 100 mm bei ①9,2 mm, taigi vidinis montavimas yra lankstus ir patogus.

▶ Pagrindinis rėmas yra suprojektuotas dviem surinkimo formomis, būtent, visiškai surinkta struktūra ir iš dalies suvirinta konstrukcija (šoninis rėmas ir kryžminė sija), kad vartotojai galėtų pasirinkti.

▶ Kiekviena prietaiso funkcinė patalpa yra išskirta vienas nuo kito, o jo skyriai yra padalyti į funkcinį vieneto kambarį, autobusų kambarį ir kabelinę kambarį. Kiekvienos kameros funkcijos yra palyginti nepriklausomos.

▶ Horizontalusis pagrindinis magistralė yra išdėstyta horizontaliai už spintelės, o tai yra pagrindinė priemonė, leidžianti pagrindinei prietaiso grandinei turėti aukštą trumpojo jungimo stiprumą.

▶ Kabelinio skyriaus dizainas labai patogu, kad kabeliai pakiltų aukštyn ir žemyn.

▶ Bendrosios prietaiso spintelės dydžio serija (žr. Žemiau esančią lentelę):

● Funkcijų vienetas

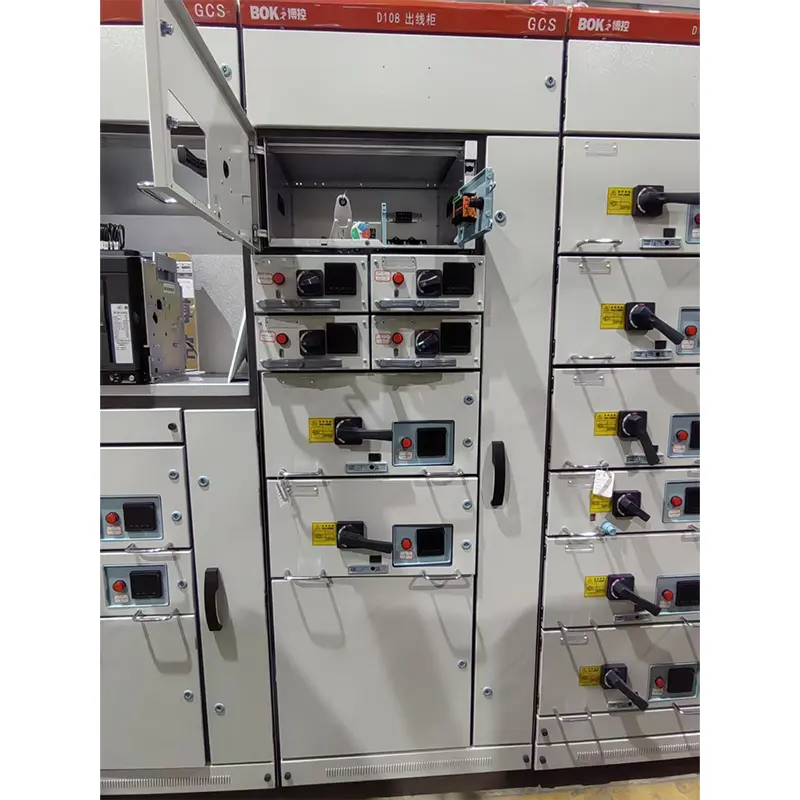

1. Stalčiaus aukštis yra 160 mm. Jis yra padalintas į 1/2 vienetą, 1 vienetą, 3/2 vienetą, 2 vienetą, 3 vienetą ir penkių dydžių serijas. Nominali vieneto grandinės srovė yra 400A ar mažesnė.

2. Stalčiuose keičiasi tik aukščio matmenys, o jo plotis ir gylio matmuo išlieka nepakitęs. Stalčiai su tais pačiais funkciniais blokais turi gerą keičiamumą.

3. Kiekvienoje MCC spintelėje gali būti ne daugiau kaip 11 vienviečių stalčių arba 22 1/2 vienetų stalčių. Kur daugiau nei vienas stalčių vienetas priima daugiafunkcinę galinę plokštelę.

4. Remiantis dabartine, stalčių įleidimo ir išleidimo linijos priima skirtingą skaičių papildinių su ta pačia lusto struktūra.

5. 1/2 įrenginio stalčius ir kabelio kambarys yra sujungti ZJ-2 adapteriu su galinės plokštės struktūra.

6. Ryšys tarp įrenginio stalčiaus ir kabelio kambario priima ZJ-1 adapterį su tokio paties dydžio juosta arba vamzdžio struktūra pagal dabartinį klasifikavimą.

7. Stalčių bloke yra mechaninis blokavimo įtaisas.

● Pagrindiniai elektriniai komponentai

Pagrindinių elektrinių komponentų atrankos principas yra pagrįstas importuota technologija, kuri gali būti gaminama iš eilės Kinijoje ir atitikti aukšto įrenginio našumo reikalavimus.

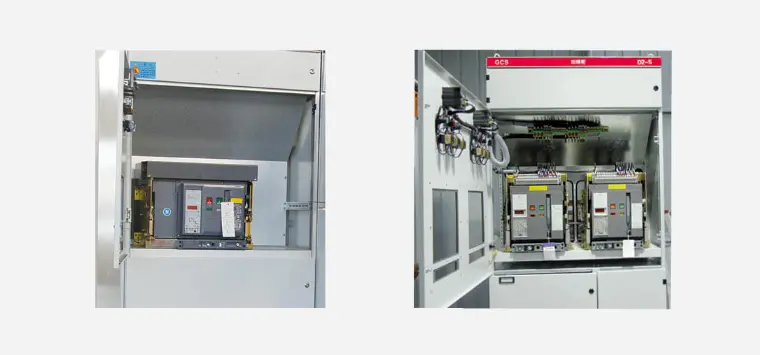

▶ maitinimo šaltinio ir tiektuvo bloko pertraukiklis daugiausia pasirenka AH serijas. Taip pat galima pasirinkti ir kitas „Schneider Company“ ir „ABB Company“ sukurtas M serijos, kurias sukūrė „ABB Company“. „AH Circuit Breaker“ pasižymi gero našumo, kompaktiškos struktūros, lengvos ir stiprios serijos savybėmis. Kaina yra palyginti maža, techninė priežiūra ir naudojimas yra patogus, o visi našumo indeksai gali atitikti šio įrenginio reikalavimus.

▶ stalčių blokas (variklio valdymo blokas, dalinis tiekimo įrenginys) grandinės pertraukikliai daugiausia pasirenka CM1 ir TG.TM30 serijos plastikinių dėklų grandinių pertraukiklius, o kai kurie pasirenka „NZM“, kuriuos gamina „Moeller Company“. 100A serija. Šie jungikliai pasižymi gero našumo savybėmis, kompaktiška struktūra, trumpu lanku arba nėra lanko, ir aukštus techninius ir ekonominius rodiklius, kurie gali atitikti šio prietaiso reikalavimus.

▶ Izoliacinis jungiklis ir saugiklių izoliacinis jungiklis turi būti Q serijos. Ši serija turi didelį patikimumą ir stiprų lūžio sugebėjimą ir gali suvokti mechaninius tarpusavio ryšius.

▶ Pagrindinis saugiklis yra NT serija. 5. AC kontaktoriai turi būti B ir LCI-D serijos.

● GCS tipo žemos įtampos ištraukimo jungiklio spintelės charakteristikos

1. Pagerinkite adapterio šilumos talpą ir labai sumažinkite papildomą temperatūros kilimą, kurį sukelia adapterio pakilimo temperatūra prie jungties, kabelio galvutės ir tarpiklio.

2. Funkcinių vienetų ir skyrių atskyrimas yra aiškus ir patikimas, o vieno įrenginio gedimas neturės įtakos kitų vienetų darbui, todėl gedimas apsiriboja minimaliu diapazonu.

3. Horizontalus autobusų išdėstymas daro prietaisą gerą dinaminį ir šiluminį stabilumą ir gali atlaikyti 80/176 ka trumpojo jungimo srovės poveikį.

4. Grandinių skaičius vienoje 4.MCC spintelėje yra net 22, visiškai atsižvelgiama į automatinių elektrinių durų (mašinų) poreikius elektros energijos gamybos, naftos chemijos sistemose ir kitose pramonės šakose, turinčiose didelę vieno vieneto talpą.

5. Prietaiso ir išorinio kabelio ryšys užbaigiamas kabelio skyriuje, o laidas gali kilti aukštyn ir žemyn. Dabartinis transformatorius yra įdiegtas kabeliniame skyriuje, todėl montavimas ir techninė priežiūra yra patogi.

6. Toje pačioje galios paskirstymo sistemoje trumpojo jungimo srovę galima apriboti atitinkančiais srovės ribojančiais reaktoriais, magistralės įtampą galima stabilizuoti tam tikra verte, o komponentų trumpojo jungimo stiprumo reikalavimai gali būti iš dalies sumažinami.

7. Stalčiaus bloke yra pakankamas skaičius antrinių jungčių (32 poros 1 ir daugiau vieneto ir 20 porų 1/2 vienetui), kuri gali atitikti kompiuterio sąsajos ir automatinės valdymo kilpos reikalavimus, susijusius su kontaktų skaičiumi.

● Pagalbinė grandinė

Pagalbinės grandinės schemos projektavimas atitinka techninius terminų terminų šiluminių elektrinių ir kitų svarbių projektavimo techninių taisyklių taisykles. Jis tinka žemos įtampos elektrinių ir pastočių galios sistemai bei žemos įtampos energijos paskirstymo sistemai gamyklose, kasyklose ir aukštybiniuose pastatuose. Pagalbinės gamyklų ir kasyklų pagalbinės grandinės schema yra sukurta pagal pagrindinę grandinės schemą, kuri yra padalinta į funkcinius maitinimo šaltinio įeinančios linijos, tiektuvo linijos (PC) ir variklio tiektuvo liniją (MCC) ..

● Produktų paketas

Gamintojas pateikia šiuos dokumentus ir priedus tiekdamas:

▶ Įrenginių sąrašas

▶ Produkto sertifikatas

▶ Naudojimo instrukcijos

▶ Gamyklos bandymo ataskaita

▶ Atitinkami elektriniai brėžiniai

▶ Kabineto durų raktai, valdymo rankenos ir atsarginės dalys, nurodytos sutartyje.

▶ Pagrindinių komponentų diegimo instrukcijos

● Užsakymo instrukcijos

GCS tipo žemos įtampos ištraukimo jungiklio spintelės užsakymo sutartyje yra šis turinys:

▶ Į visą produkto modelį sudaro pagrindinis grandinės schemos numeris ir pagalbinės grandinės schemos numeris.

▶ Pagrindinė grandinės sistemos derinio sekos schema

▶ Pagalbinės grandinės elektros schema

▶ Komponentų sąrašas spintelėje

▶ Parametrų, tokių kaip įtampa, srovė ir laikas grandinėje, nustatymas.

▶ Kitos specialios lentelės, neatitinkančios įprasto produkto naudojimo.
