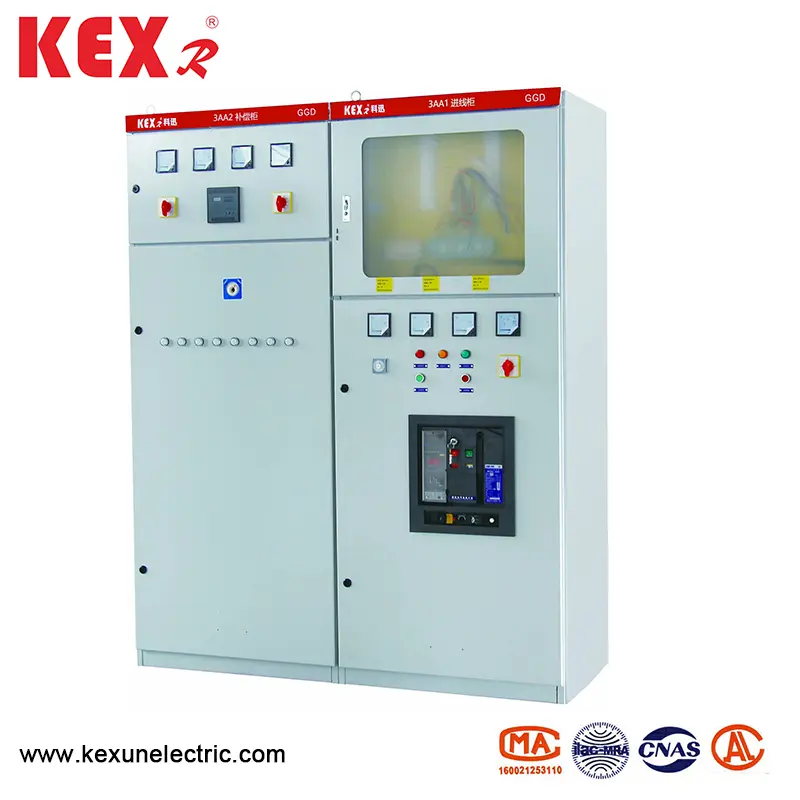

Kintama žemos įtampos pasiskirstymo skirstomieji įrenginiai

● Naudojant GGD tipo AC mažos įtampos paskirstymo skirstomojo įrenginio sąlygas

▶ Aplinkos oro temperatūra neturi būti aukštesnė nei +40 ℃ arba mažesnė nei -5 ℃, o vidutinė temperatūra per 24 val. Nereikia didesnės nei +35 ℃

▶ Vidaus įrengimo ir naudojimo vietos aukštis neturi viršyti 2000 m ；;

▶ Santykinė aplinkinio oro drėgmė neturėtų viršyti 50%, esant aukščiausia +40 ℃ temperatūrai, o didesnei santykinei temperatūrai turėtų būti leidžiama esant žemesnei temperatūrai (pavyzdžiui, 90%, esant +20 ℃), atsižvelgiant į tai, kad įtartinos rasos įtaka kartais gali atsirasti dėl temperatūros pokyčių;

▶ Kai įranga montuojama, polinkis su vertikalia plokštuma neturi viršyti 5:

▶ Įranga turi būti montuojama toje vietoje, kur nėra smurtinės vibracijos ir smūgio, ir kur to nepakanka korozijai korozuoti elektros komponentus;

Pastaba: Kai vartotojai turi specialius reikalavimus, jie gali derėtis su gamintoju.

● Pagrindiniai elektriniai parametrai

● Projektavimo funkcija

▶ GGD tipo kintamosios srovės mažos įtampos paskirstymo skirstomųjų įrenginių spintelė yra bendrosios spintelės pavidalu, o rėmas surinktas vietiniu suvirinimu su 8MF šaltai suformuotu plienu. Rėmo ir specialias atramines dalis tiekia paskirtas plieno gamintojas, kad būtų užtikrintas spintelės tikslumas ir kokybė. Universalios spintelės komponentai yra suprojektuoti pagal modulinį principą, ir yra 20 montavimo skylių. Universalus koeficientas yra didelis, todėl gamykla gali suvokti išankstinę gamybą, o tai ne tik sutrumpina gamybos ciklą, bet ir pagerina darbo efektyvumą.

▶ GGD tipo kintamosios srovės mažos įtampos paskirstymo skirstomojo įrenginio dizainas visiškai atsižvelgia į šilumos išsklaidymą veikiant spintelei. Viršutiniame ir apatiniame spintelės galuose yra įvairių aušinimo laiko tarpsnių. Kai spintelėje esantys elektriniai komponentai sukelia šilumą, karštas oras kyla ir išleidžiamas per viršutinę lizdą, o šaltas oras yra nuolat papildomas į spintelę per apatinę lizdą, kad uždaryta spintelė sudarytų natūralų ventiliacijos kanalą iš apačios į viršų, kad būtų pasiektas vėsinimo tikslas.

▶ Remiantis šiuolaikinio pramoninio produktų modeliavimo projekto reikalavimais, GGD tipo kintamos srovės žemos įtampos paskirstymo skirstomieji įrenginiai priima auksinio sekcijos santykio metodą, projektuojant kiekvienos dalies spintelės formą ir padalijimo dydį, dėl kurio visa spintelė daro gražų ir dosnų.

▶ Spintelės durys sujungtos su rėmu besisukančiu vyriu, kuris yra patogus montuoti ir išmontuoti. Į durų apatinę dalį įterpta guminė juostelė. Kai durys uždarytos, juostelė tarp durų ir rėmo turi tam tikrą suspaudimo taktą, kuris gali užkirsti kelią durys tiesiogiai susidurti su spintele ir pagerinti durų apsaugos lygį.

▶ Prietaiso durys su elektriniais komponentais yra sujungtos su rėmu keliomis minkštų vario laidų sruogomis, o kabineto montavimo dalys yra sujungtos su rėmu sukamais varžtais, kad visa spintelė sudarytų visą įžeminimo apsaugos sistemą.

▶ Viršutinis spintelės sluoksnis yra pagamintas iš poliesterio oranžinių kepimo dažų, kurie turi stiprų sukibimą ir gerą tekstūrą. Visas kabinetas yra apšvietimo tonas, kuris išvengia apakinimo efekto ir sukuria patogią vaizdinę aplinką budinčiam personalui.

▶ Prireikus galima pašalinti viršutinį spintelės dangtį, kuris yra patogus pagrindinio magistralės surinkimui ir sureguliavimui vietoje. Keturiuose spintelės viršaus kampuose yra kėlimo žiedai kėlimui ir gabenimui.

▶ Kabineto apsaugos lygis yra IP30, o vartotojai taip pat gali pasirinkti tarp IP20 ir IP40 pagal naudojimo aplinkos reikalavimus.

● Diegimas ir naudojimas

Po to, kai produktas atvyks į priėmimo vietą, jis pirmiausia turėtų patikrinti, ar pakuotė nepažeista, ir pranešti atitinkamiems departamentams, kad būtų galima rasti priežastis, kai randamos problemos. Produktams, kurie nėra nedelsiant sumontuoti, jie turėtų būti dedami į tinkamas vietas pagal įprasto naudojimo sąlygų nuostatas.

◆ Produkto diegimas

Produktų montavimas atliekamas pagal diegimo schemą (žr. Pridedamą paveikslą), o pagrindinį kanalo plieną ir varžtus teikia vartotojai. Kai pagrindinė magistralė montuojama į visą eilę su skardos danga, sutampantis paviršius turi būti suremontuotas ir išlygintas, išvalytas, padengtas neutraliu vazelinu arba paimtas kitomis priemonėmis, o po to pritvirtinamas varžtais.

◆ Produktai turi būti tikrinami ir išbandomi šiems elementams po montavimo ir prieš pradedant veikti.

▶ Patikrinkite, ar viršutiniai spintelės dažai nukrito ir ar spintelė yra sausa ir švari.

▶ Ar elektrinių komponentų veikimo mechanizmas yra lankstus, ir neturėtų būti jokios trukdymo ar per didelės veikimo jėgos.

▶ Ar pagrindinių ir pagalbinių pagrindinių elektrinių prietaisų kontaktų įjungimas yra patikimas ir tikslus.

▶ Ar prietaisų indikacijos ir transformatoriaus santykis ir poliškumas yra teisingi.

▶ Ar autobuso jungtis yra gera ir ar izoliacija palaiko, montavimo dalys ir priedai yra montuojami tvirtai ir patikimai.

▶ Ar pagalbinis kontaktas atitinka reikalavimus, ar saugiklio pagrindinės saugiklio specifikacija yra teisinga, ar relės nustatymo vertė atitinka projektavimo reikalavimus ir ar veiksmas yra patikimas ir tikslus.

▶ Ar grandinės kontaktas atitinka elektros schemos diagramos reikalavimus.

▶ Ar apsaugos grandinės sistema atitinka reikalavimus.

▶ Naudokite 500 voltų megohmmetrą, kad išmatuotumėte atsparumo izoliacijos vertei ne mažesnę kaip 1 megohmmetrą.

◆ Atsargumo priemonės naudoti

(1). Šis produktas nėra sumontuotas prie sienos, valdomas iš vienos pusės (priekinės pusės) ir prižiūrimas dvigubomis durimis. Tik kvalifikuoti profesionalai gali patekti arba atidaryti produkto priežiūros kanalą ir spintelės duris, kad galėtų eksploatuoti, tikrinti ir priežiūrą.

(2). Oro perjungimas po daugelio kartų padarys pagrindinius kontaktinius vietinius nudegimus ir gamins anglies medžiagas, padidins kontaktinį pasipriešinimą, turėtų būti reguliari, kad būtų galima prižiūrėti ir taisyti oro jungiklį pagal jo eksploatavimo instrukcijas.

◆ Produkto pilnas rinkinys

▶ Pakuočių sąrašas

▶ Produkto sertifikatas

▶ Naudojimo instrukcijos

▶ Gamyklos bandymo ataskaita

▶ Atitinkami elektriniai brėžiniai

▶ Kabineto durų raktai, valdymo rankenos ir atsarginės dalys, nurodytos sutartyje.

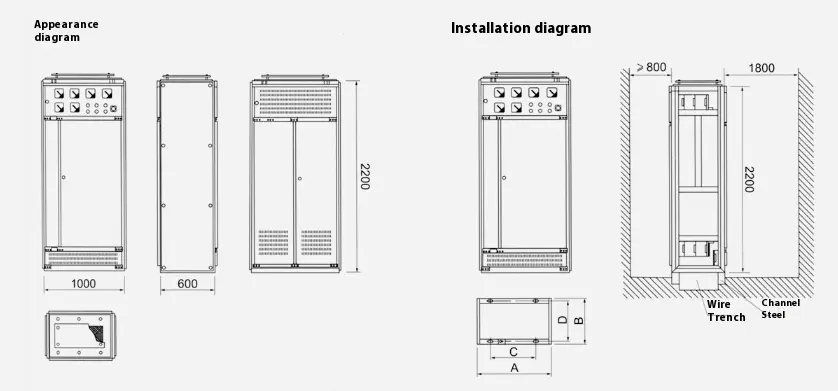

● Kontūrų ir diegimo schemos schema
