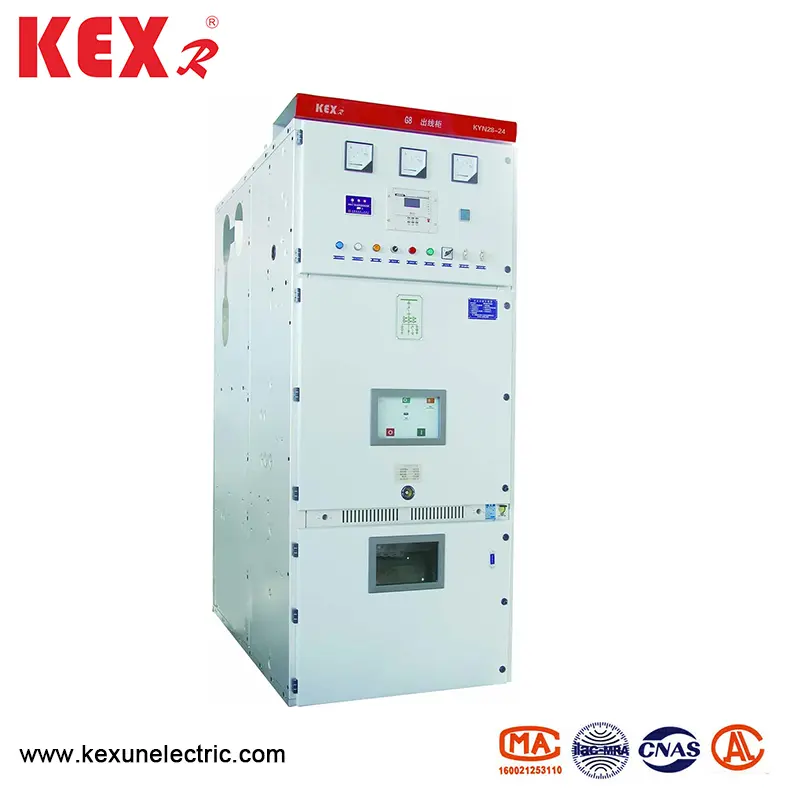

Šarvais plakiruota metalinė uždaros jungiklio įranga

● Taikymo sritis

„Kyn28-24“ tipo šarvais plakiruota metalo uždarojo jungiklio įranga (toliau-jungiklio įranga) yra tinkama trijų fazių 50/60Hz galios sistemai, turintiems 24 kV vardinę įtampą, ir daugiausia naudojama elektrinėse, valdančiose ir kontroliuojančiose bei kontroliuojančiose bei kontroliuojančiose ir kontroliuojančiose bei kontroliuojančiose bei kontroliuojančiose ir kontroliuojančiose bei kontroliuojančiose bei kontroliuojančiose bei kontroliuojančiose bei kontroliuojančiose ir kontroliuojančiose bei kontroliuojančiose bei kontroliuojančiose bei kontroliuojančiose bei kontroliuojančiose ir kontroliuojančiose bei kontroliuojančiose ir kontroliuojančiose įmonėse. „Kyn28-24“ jungiklio įranga turi įvairių funkcijų, kad būtų išvengta netinkamo operacijos, įskaitant užkirsti kelią rankdarbiui judėti su kroviniu, užkirsti kelią įžeminimo jungikliui uždaryti grandinės pertraukiklį, užkirsti kelią įžeminimo jungikliui uždaryti elektrą ir neleisti jam per klaidą patekti į tiesioginį skyrių. „Kyn28-24“ tipo šarvų plakiruotos metalinės uždarojo jungiklio įrangoje yra VS1-24 serijos aukštos įtampos kintamosios srovės vakuuminės grandinės pertraukiklio rankdarbis ir „YD4G-24“ serijos sandariam vakuuminio grandinės pertraukiklio rankdarbiui su puikiu našumu. Antrinėje jungiklio įrangos grandinėje yra pažangūs ir patikimi valdymo ir apsaugos komponentai; Autobusas priima šilumos sustingusią izoliacinę medžiagą arba epoksidinę izoliacinę priemonę, optimizuoja elektrodo formą, o spintelės korpusas yra kompaktiškas. Tai yra energijos paskirstymo įranga, turinti pažangias technologijas, stabilų našumą, pagrįstą struktūrą, patogų naudojimą, saugumą ir patikimumą.

● Produktų gamybos standartas

KYN28-24 tipo šarvais plakiruota metalinė uždarojo jungiklio įranga atitinka žemiau standartus:

◆ GB 311.1 Aukštos įtampos galios perdavimo ir transformacijos įrangos izoliacijos koordinavimas

◆ GB1984 Aukštos įtampos kintamosios srovės grandinės pertraukiklis

◆ GB39063.6KV ~ 40,5 kV kintamosios srovės metalo uždaras skirstomojo įrenginio ir valdymo įranga

◆ GB/T11022 Įprasti aukštos įtampos skirstomųjų įrenginių ir valdymo įrenginių standartų techniniai reikalavimai. ◆ Įprasti IEC 60694 Aukštos įtampos skirstomųjų įrenginių ir valdymo įrenginių standarto IEC techniniai reikalavimai. ◆ IEC 62271-200: 2003 m. Aukštos įtampos skirstomieji įrenginiai ir valdymo įrenginiai 200 dalis: 1 kV įvertinta įtampa virš 52 kV ir žemiau kintamos srovės metalo uždarų skirstomųjų įrenginių ir valdymo įrangos.

● Techninis parametras

● Struktūra ir darbo principas

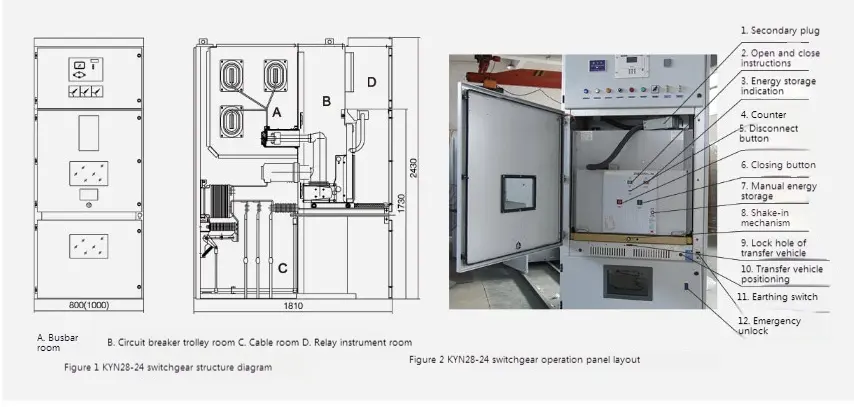

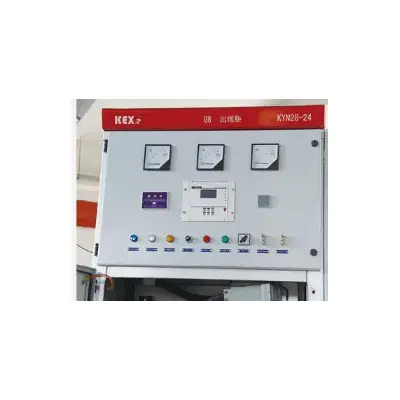

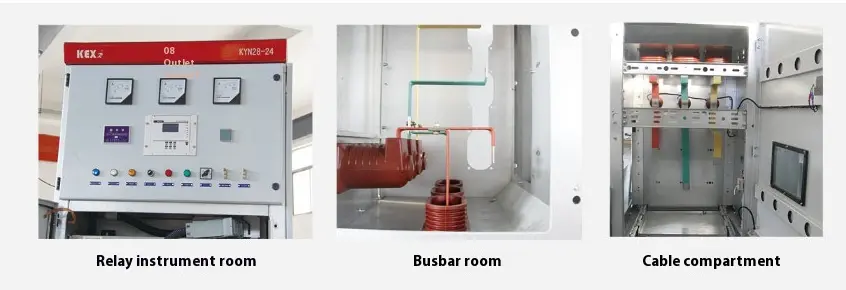

„Kyn28-24“ tipo šarvus plakiruota metalo uždarojo jungiklio įranga susideda iš spintelės ir nuimamų dalių (paprastai žinomų kaip rankinisvedis). Kabinetas yra padalintas į keletą funkcinių skyrių metalinėmis pertvaromis, tokiomis kaip autobusų kambarys, grandinės pertraukiklio kambarys, kabelinė ir relės prietaisų kambarys. Nuimamos skirstomojo įrenginio dalys gali būti aprūpintos vakuuminės grandinės pertraukiklio rankiniu būdu, įtampos transformatoriaus rankdarbiu, „Lightning Arrester“ rankiniu būdu, izoliacijos rankiniu būdu ir saugiklio rankdarbis.

● Pagrindinės struktūrinės savybės

Skirstomieji įrenginiai gali būti išdėstyti atgal arba sumontuoti prie sienos, o tai ne tik pagerina skirstomųjų įrenginių saugumą ir lankstumą, bet ir sumažina grindų plotą.

◆ Korpusas

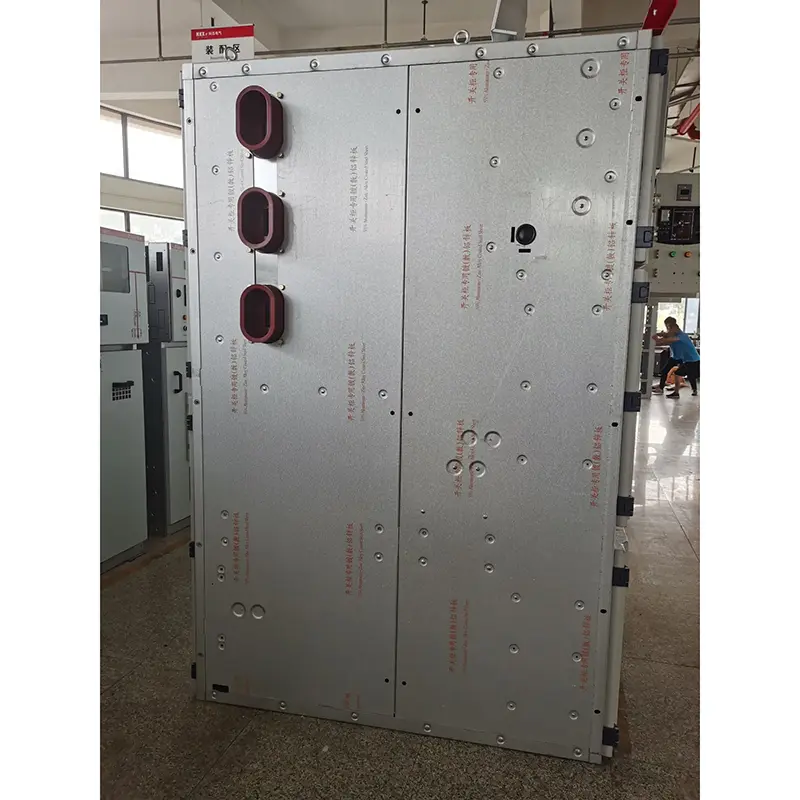

„Kyn28-24“ tipo šarvų plakiruotos metalinės uždarojo jungiklio įrangos apvalkalas pagamintas iš importuotos aliuminio-cinko padengtos plieninės plokštės, kurią apdoroja CNC staklės ir pagaminta daugybiniu lankstymo procesu. Visa spintelė turi aukštą tikslumą ir stiprų atsparumą korozijai bei atsparumui oksidacijai, o dėl daugybinės sulankstomos technologijos pritaikymo spintelės yra lengvesnės, jos yra didesnės mechaninio stiprumo ir gražios išvaizdos nei kitos panašios įrangos spintelės. Kabinetas priima surinktą konstrukciją, kurią sujungia gluosnio veržlė ir aukšto stiprumo varžtas, kad sutrumpėtų perdirbimo ir gamybos ciklas, dalys yra universalios, grindų plotas yra mažas, o gamybos organizavimas yra patogus.

◆ Rašė

Rašymo skeletas pagamintas iš plonos plieninės plokštės ir surinktas CNC staklėmis. Rankinis ir spintelės tikslumas yra aukštas, o mechaninis blokavimas yra saugus, patikimas ir lankstus. Rankinįvadį galima suskirstyti į grandinės pertraukiklio rankinį raštą, įtampos transformatoriaus rankinį skyrių, matavimo rankinįvadį, izoliacijos rankinįvedį ir kt. Rašė, turinčios tas pačias specifikacijas, gali būti laisvai keičiamas. Rašė turi atjungimo/bandymo padėtį ir darbinę padėtį spintelėje, o kiekviena padėtis turi padėties nustatymo įtaisą. Užtikrinti patikimą susiliejimą. Visų rūšių rankiniai yra varomi ir ištraukiami varžtais strypais, kurie yra lengvi ir lankstūs, kad galėtų veikti ir tinkami budinčiam personalui. Kai rankinįvadį reikia pašalinti iš spintelės, jį galima patogiai išvežti naudojant specialų perkėlimo sunkvežimį įvairiems patikrinimams ir priežiūrai. Kai rankinisvedinis automobilis gabenamas į spintelės grandinės pertraukiklio kambarį, jis gali būti patikimai užrakintas išjungimo/bandymo padėtyje, o spintelės padėties indikatoriaus lemputė rodo savo padėtį. Tik po to, kai rankinisvedis yra visiškai užrakintas, švino sraigto varymo mechanizmas gali būti sukrėstas, kad rankinisvedis būtų nukreiptas į darbinę padėtį. Kai rankinisvedis pasiekia darbinę padėtį, varomosios rankenos veikimo jėga staiga padidėja ir negali būti pasukta, o atitinkama padėties indikatoriaus lemputė rodo jos padėtį. Mechaninis rankdarbio blokavimas gali patikimai užtikrinti, kad grandinės pertraukiklį būtų galima uždaryti tik tada, kai rankinisvedis yra darbinėje padėtyje ar bandymo padėtyje; Be to, rankinisvedis gali judėti tik tada, kai grandinės pertraukiklis yra atidarymo būsenoje.

◆ Slėgio mažinimo įtaisas

Slėgio mažinimo įtaisai yra sumontuoti virš rankinės kambario, autobusų ir kabelinių kambarių. Kai skyriuje ir lanku atsiranda gedimai, oro slėgis skirstomojo įrenginio viduje kyla, o spintelės durys uždaromos specialiu antrinio sandarinimo žiedu, sumontuotu ant priekinių durų, o viršutinio prietaiso slėgio metalinė plokštė automatiškai atidaroma, kad būtų išlaisvintos slėgio ir aukštos temperatūros dujos, taip užtikrinant operatorių ir skirstomųjų įrenginių saugumą.

◆ Antrinis kištukas, sujungtas su rankiniuvinu.

Antrinis jungtis tarp skirstomojo įrenginio ir rankdarbio yra realizuojamas per antrinio kištuko kontaktą, kuris sujungtas su rankiniuvinu per nailono gofruotą teleskopinį vamzdį, o antrinis lizdas yra sumontuotas viršutiniame dešiniajame dešiniajame dešiniajame jungiklio įrangos rankinės dalyje. Tik tada, kai rankinisvedis yra bandymo/išjungimo padėtyje, antrinį kištuką galima prijungti arba atjungti. Antrinis kištukas užrakintas, kai rankinisvedis patenka į darbo vietą. „Circuit Breaker“ rankinis laikiklis, aprūpintas uždarymo ir fiksavimo elektromagnetu, prieš prijungus antrinį kištuką, rankdarbio uždarymo mechanizmą užrakina elektromagnetas ir jį galima tik atidaryti, todėl jo negalima uždaryti.

◆ Įkrautas ekrano įrenginys

Skirstomieji įrenginiai gali būti aprūpinti tiesioginiu ekrano įrenginiu, skirtu aptikti pirminės grandinės veikimą, kurį sudaro aukštos įtampos jutiklis ir ekranas. Įrenginys gali paskatinti aukštos įtampos grandinės įkrovimo būseną, taip pat gali bendradarbiauti su elektromagnetine užraktu, kad priverstinai užrakintų operacinę rankeną, spintelės duris ir gretimas spinteles, kad būtų pasiektas tikslas, kad būtų galima užkirsti kelią rankiniam laikymui, ir gerinant apkrovą, ir gerinant, kad būtų galima atlikti įbrėžimą, ir neuždengdami įkrovos įkrovos intervalo, ir gerindami klaidą, ir gerinant klaidą, ir gerinant klaidą, ir gerinant klaidą, ir gerinant klaidą, ir gerinant klaidą, ir gerinant klaidą.

◆ Užkirsti kelią kondensacijai

Siekiant užkirsti kelią kondensacijai aplinkoje esant dideliam drėgmei ar dideliems temperatūros pokyčiams, elektros šildytuvai montuojami atitinkamai grandinės pertraukiklio kambaryje ir kabelinėje kambaryje, kad būtų išvengta izoliacijos avarijų aukščiau nurodytomis darbo sąlygomis.

◆ įžeminimo įtaisas

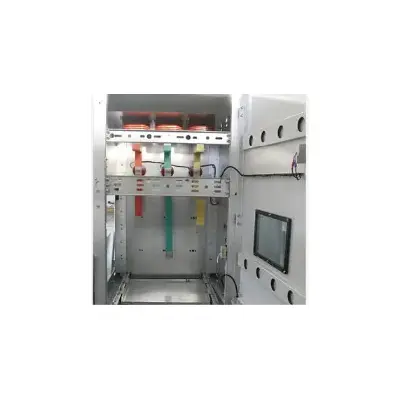

Kabelinėje kambaryje yra 5 × 40 mm2 įžeminimo vario juosta, einanti per gretimas spinteles ir gerai sujungtas su spintelėmis, kad būtų galima naudoti tiesiogiai įžemintus komponentus. Kadangi visa spintelė yra sujungta su aliuminiu dengtomis cinko plokštelėmis, visa spintelė yra gera įžeminimo būsena, užtikrinanti operatorių saugumą liečiant spintelę.
