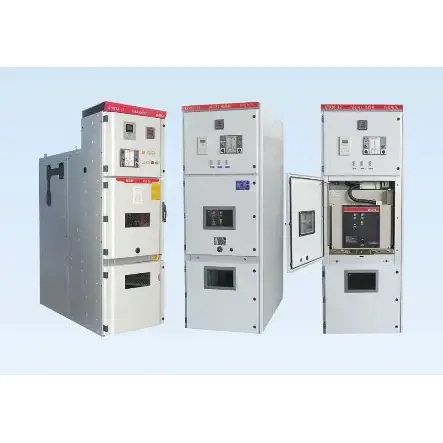

Atidaryti jungiklio įrenginį, aprūpintą metaline šarvais

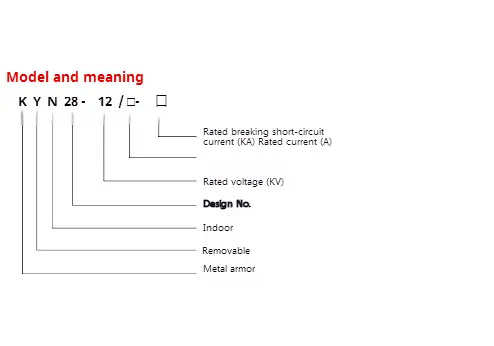

● Modelio reikšmė

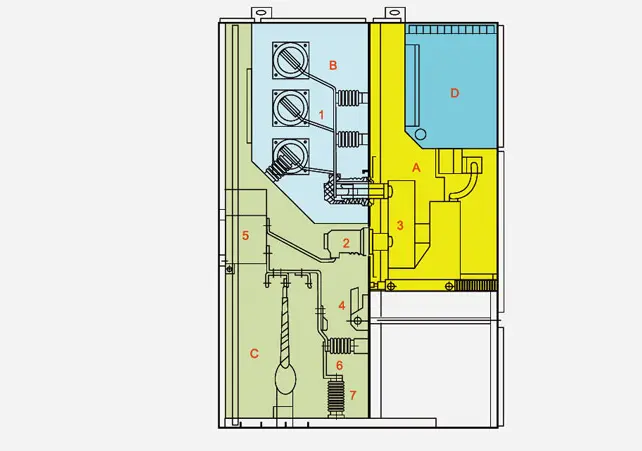

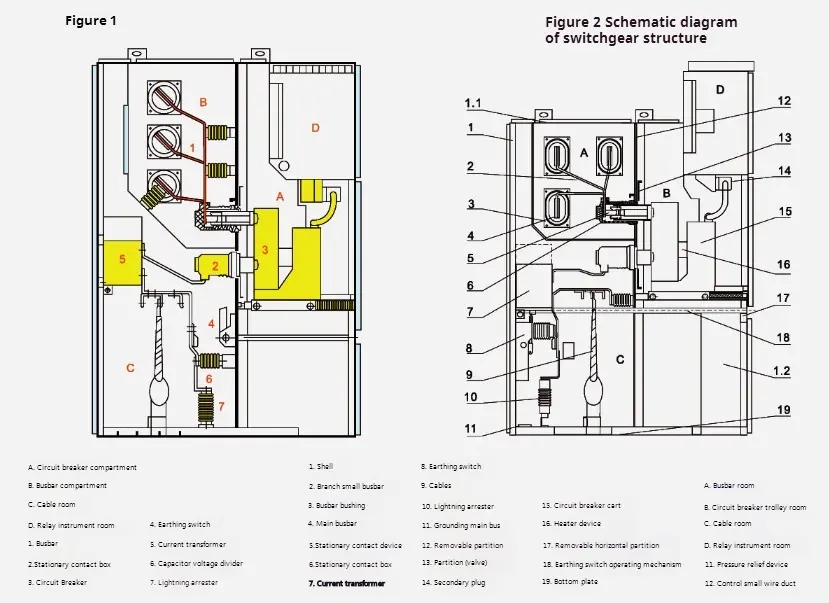

◆ Atviro jungiklio įtaiso schema, aprūpinta metaline šarvuotos struktūra

◆ Standartai

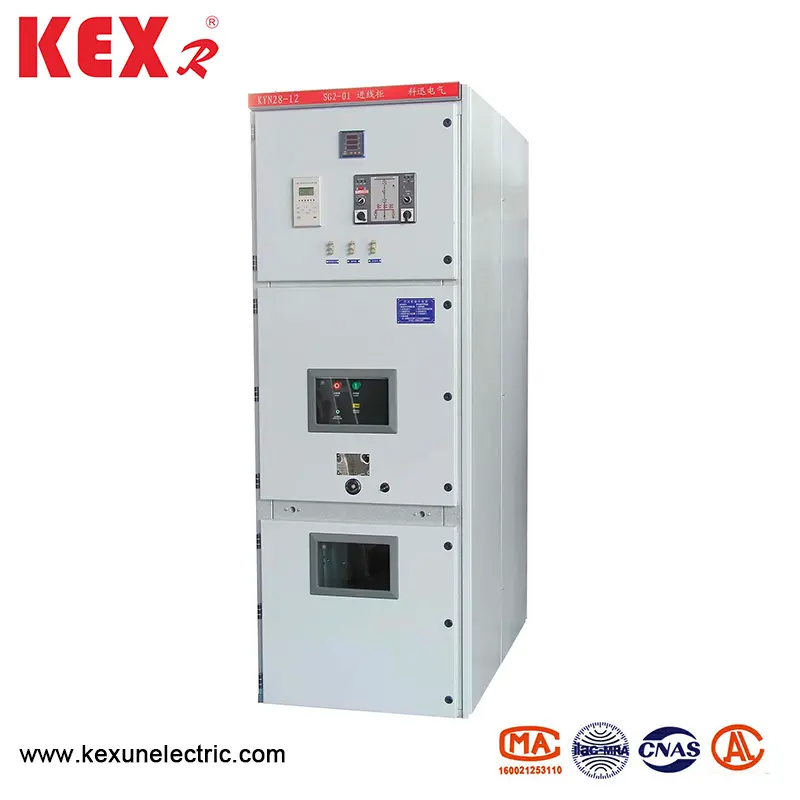

„Kyn28-12“ tipo atviro jungiklio įrenginys, aprūpintas metaliniu šarvais, atitinka šiuos standartus ：

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

Atidaryti jungiklio įtaisą su metaliniu šarvavimu sudaro dvi dalys: fiksuota spintelė ir nupiešta dalis (trumpas rankinisvedis). Atviro jungiklio įtaiso, turinčio metalinę šarvą, apvalkalas ir kiekvieno funkcinio bloko pertvaros yra pritvirtintos aliuminiu-cinko padengtomis plieninėmis plokštelėmis. Jo apvalkalo apsaugos lygis pasiekia IP4X, o kiekvienos skyriaus skaidinio pluošto ir grandinės pertraukiklio durų apsaugos lygis yra P2X, kai ji atidaroma. „Kyn28-12“ tipo atviro jungiklio įrenginys, aprūpintas metaliniu šarvais, gali būti aprūpintas VS1, Zn 12 V tipo vakuuminiu grandinės pertraukikliu ir VD4 tipo vakuuminių grandinės pertraukiklio rankiniuvinu ir VC tipo vakuuminiu kontaktoriumi, kurį sukūrė „Abb Company“, kurią galima įdiegti kaip dvigubą spintelę lygiagrečiame, kuris yra, tai yra prieškambaryje. Padalijimą galima sumontuoti ir suderinti priekyje, todėl ją galima sumontuoti prie sienos. Didžiausias montavimo prie sienos pranašumas yra tas, kad ji gali sutaupyti grindų plotą. Be to, jis gali būti montuojamas be sienos, tai yra, tai yra dvipusė priežiūros rūšis. Dviejų vidinės struktūros išdėstymas yra nenuoseklus, o jo pranašumas yra patogus priežiūra.

◆ apvalkalas ir skaidinys

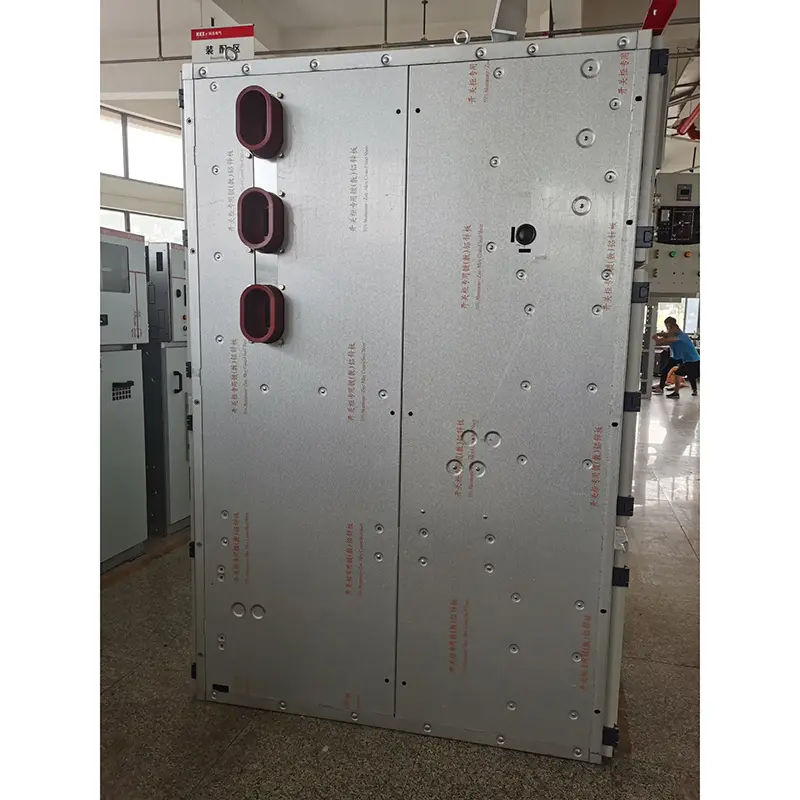

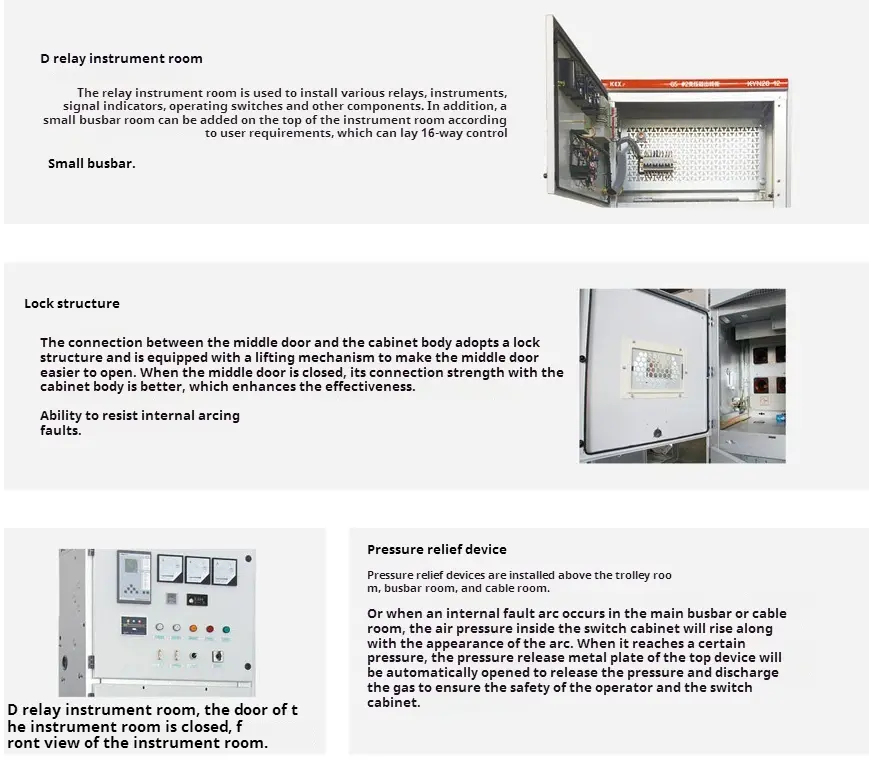

Atviro jungiklio įtaiso su metaline šarmu apvalkalas ir skaidinys yra pagaminti iš aukštos kokybės importuotų aliuminio dengtų cinko plieno plokštelių, kurios yra varžomos po to, kai juos sulenkė CNC staklės, todėl surinktas jungiklio spintelė gali išlaikyti vienodumą. Jis turi stiprų atsparumą korozijai ir atsparumui oksidacijai ir turi didesnį mechaninį stiprumą nei ta pati plieninė plokštė. Jungiklio spintelė yra padalinta į rankinės kambarį (grandinės pertraukiklio skyrius), autobusų kambarys, kabelinė patalpa ir relės instrumentų kambarys (žemos įtampos kambarys) pagal pertvarą. Kiekvieno vieneto apvalkalas yra savarankiškai įžemintas.

◆ Produkto apžvalga

Atviro jungiklio įtaiso su metaline šarmu apvalkalas ir pertvara yra pagaminti iš aliuminio-ZINC dengtų plieninių plokščių arba plieninių plokštelių, kurios yra varžtos po to, kai juos apdorojamos ir sulenktos CNC staklės, todėl surinktas jungiklio spintelė gali išlaikyti vienodumą. Aliuminio-cinko dengta plieno plokštė turi stiprų anti-koroziją ir antioksidacijos poveikį, ir turi didesnį mechaninį stiprumą nei ta pati plieninė plokštė. Jungiklio spintelė yra padalinta į rankinių kambarių kambarį, autobusų kambarį, kabelinę kambarį ir relės instrumentų kambarį per skaidinius, o kiekvieno įrenginio apvalkalas turi nepriklausomą įžeminimą. Visos jungiklio spintelės durys yra purškiamos elektrostatiniu plastiku, kad jų paviršiai turėtų atsparumo smūgiui, atsparumą korozijai ir gražią išvaizdą (vartotojai gali pritaikyti spalvą).

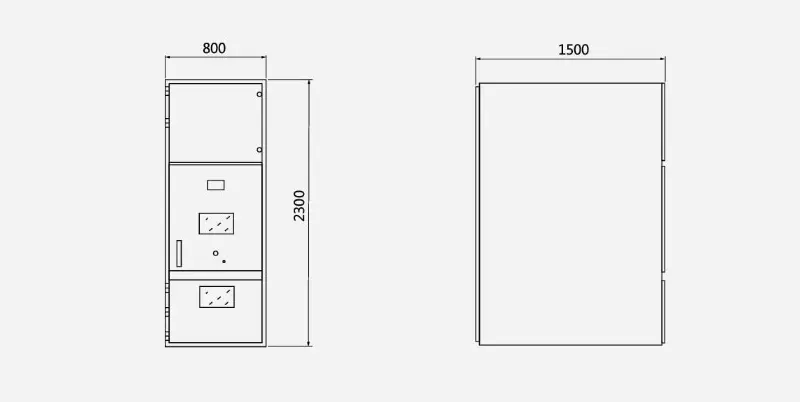

◆ Kontūro matmenys

Atviro jungiklio įrenginio, turinčio metalinį šarvą, kontūrai yra kaip „Belows“ ：

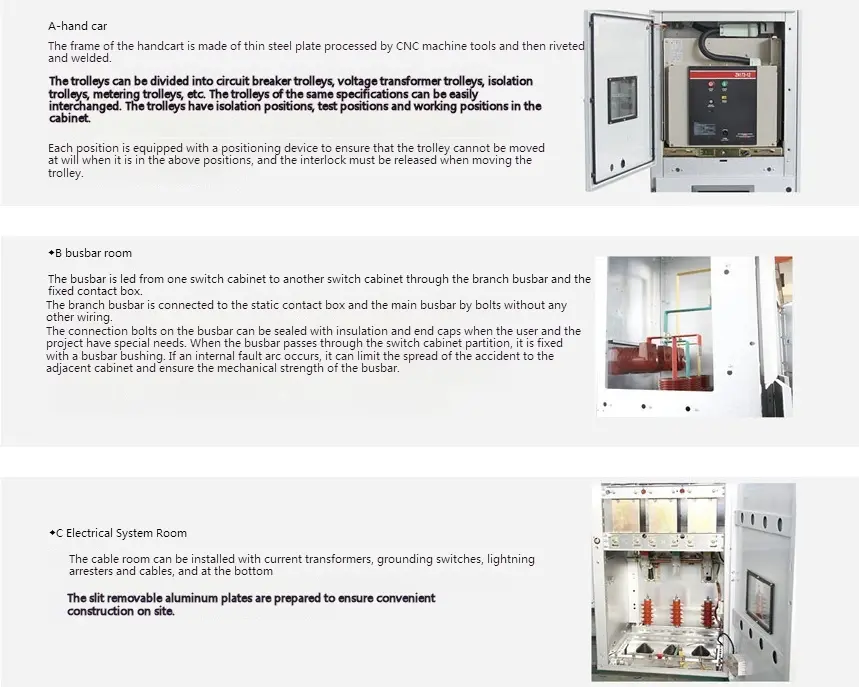

◆ Pagrindinis komponentas
