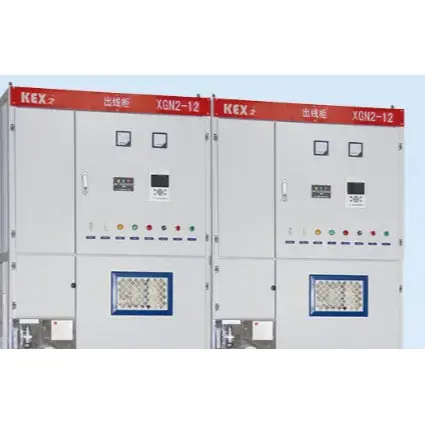

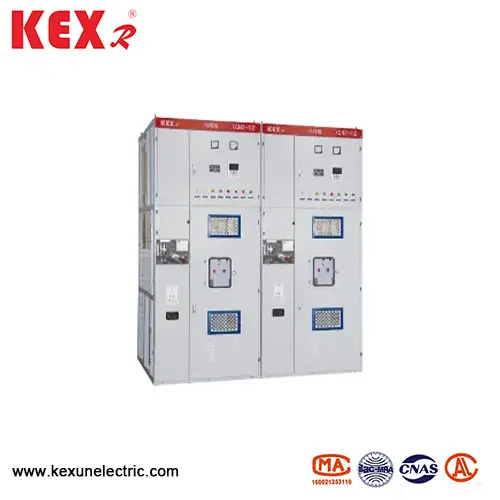

Dėžutės tipas fiksuoto metalo uždarojo jungiklio įranga

● Modelio reikšmė

● Daugiausia „XGN2-12“ dėžutės tipo fiksuoto metalo uždaro jungiklio įrangos techniniai parametrai

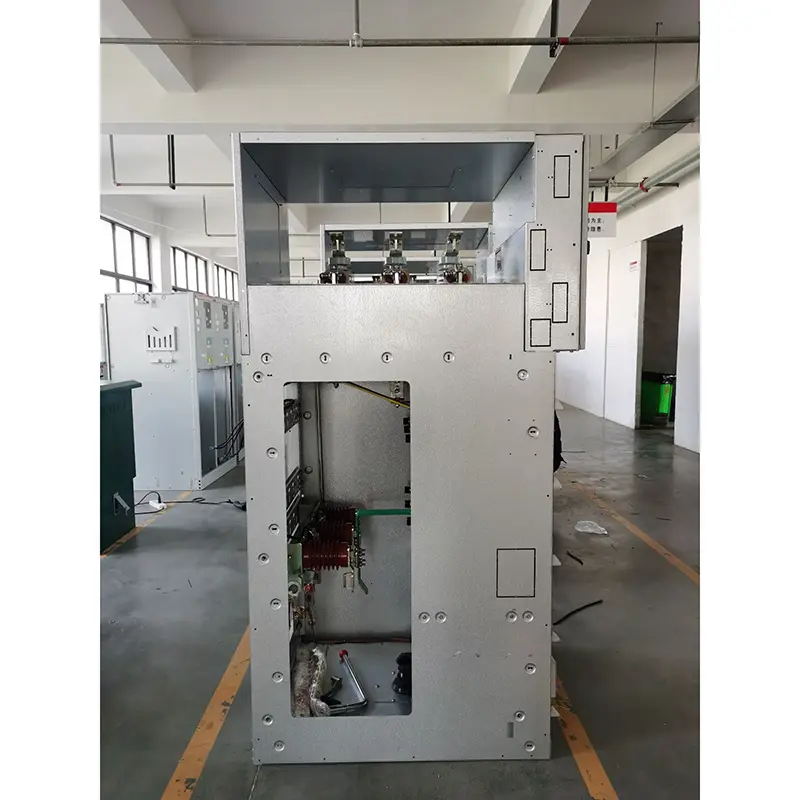

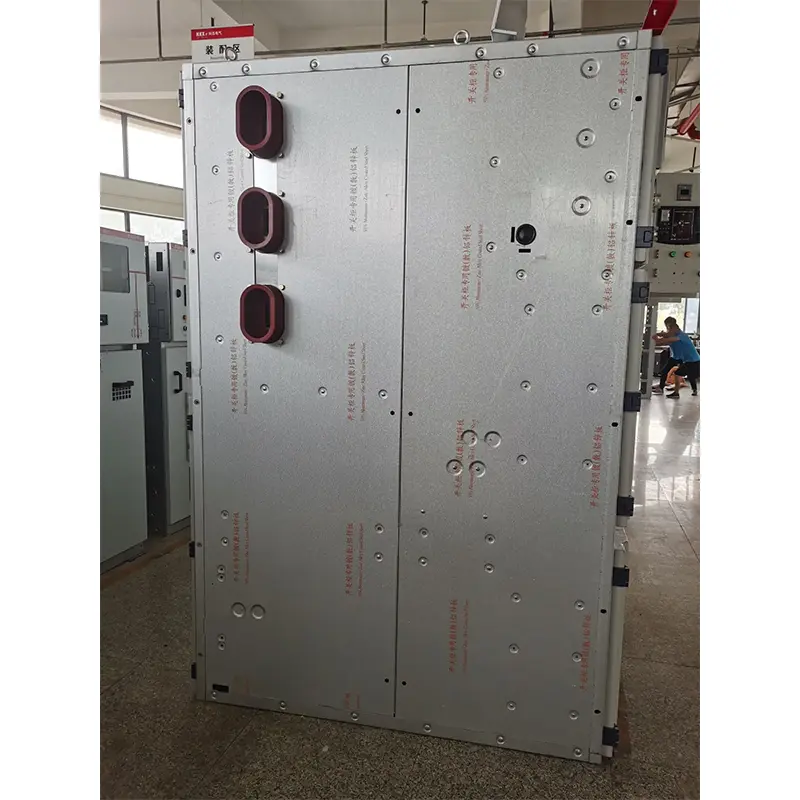

◆ Struktūra

Ši xGN2-12 dėžutės tipo fiksuoto metalo uždarojo jungiklio įranga yra metalinė uždaros dėžutės konstrukcija, o įrangos rėmelis suvirinamas kampo plienu. Įranga yra padalinta į grandinės pertraukiklio kambarį, autobusų kambarį, kabelinę kambarį ir relės kambarį prie plieninių plokštelių, o pagrindinių komponentų veikimą įrangoje galima pastebėti per stebėjimo langą ir fasado apšvietimo lempą. Siekiant pagerinti techninę įrangos veikimą, buvo pertvarkyti pagrindiniai komponentai (tokie kaip grandinės pertraukikliai ir sukamieji atjungikliai). Remiantis „XGN2-12“ tipo fiksuoto metalo uždarojo jungiklio įrangos išdėstymu, relių kambaryje gali būti sumontuotos relės, signalo relės, nurodant instrumentus, ant durų galima montuoti signalo lemputes ir montavimo ir eksploatavimo kambarį perdavimo jungiklį, o autobusų kambarys gale ir kabelio kambarys apačioje, kad vartotojai galėtų patogiai sujungti laidus. Priekis yra grandinės pertraukiklio kambarys, kuris patogus įrangai prižiūrėti. Žiūrėkite 1 ir 2 paveikslus bei produkto vadovą, skirtą vidiniam įrangos mechanizmui.

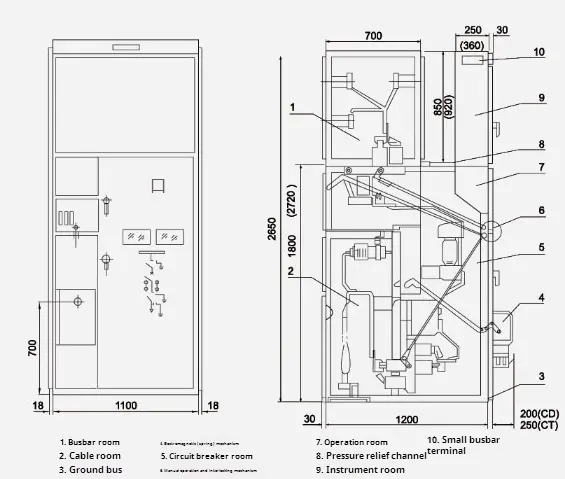

● XGN □ -12/07D kontūro brėžinys

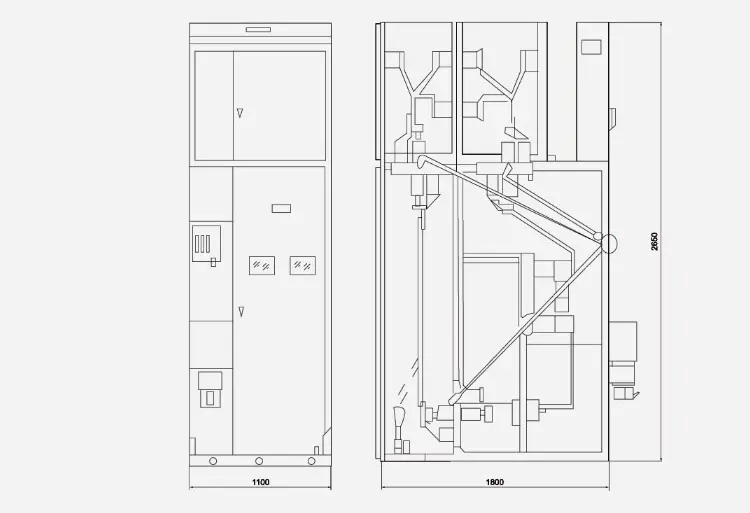

● XGN □ -12 (apėjimo kabelio lizdas) kontūro brėžinys

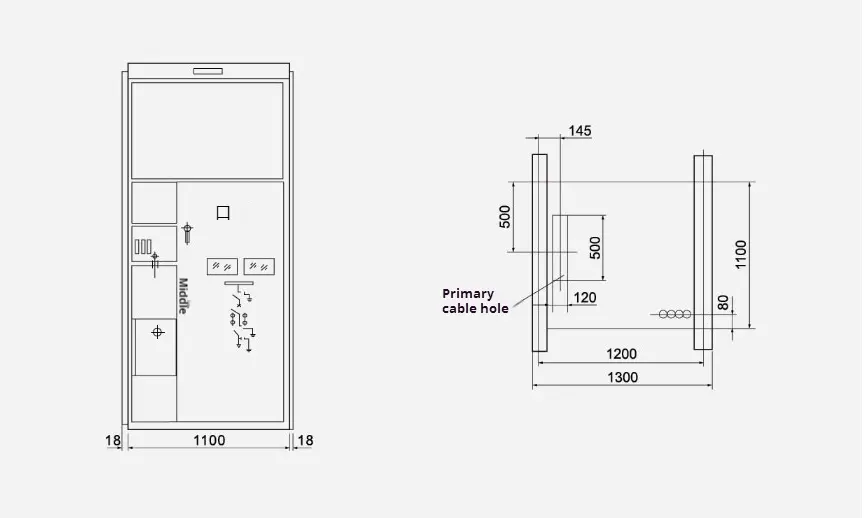

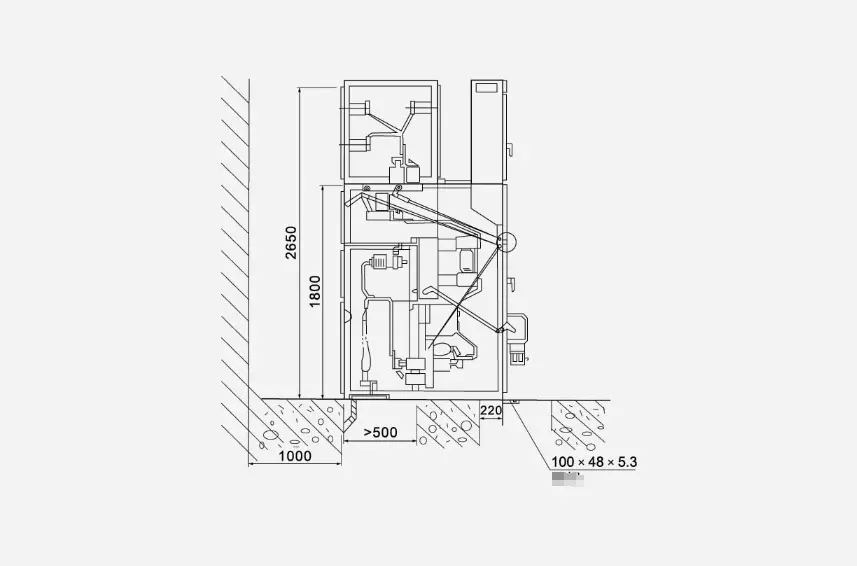

● Bendras matmenų diegimo brėžinys
