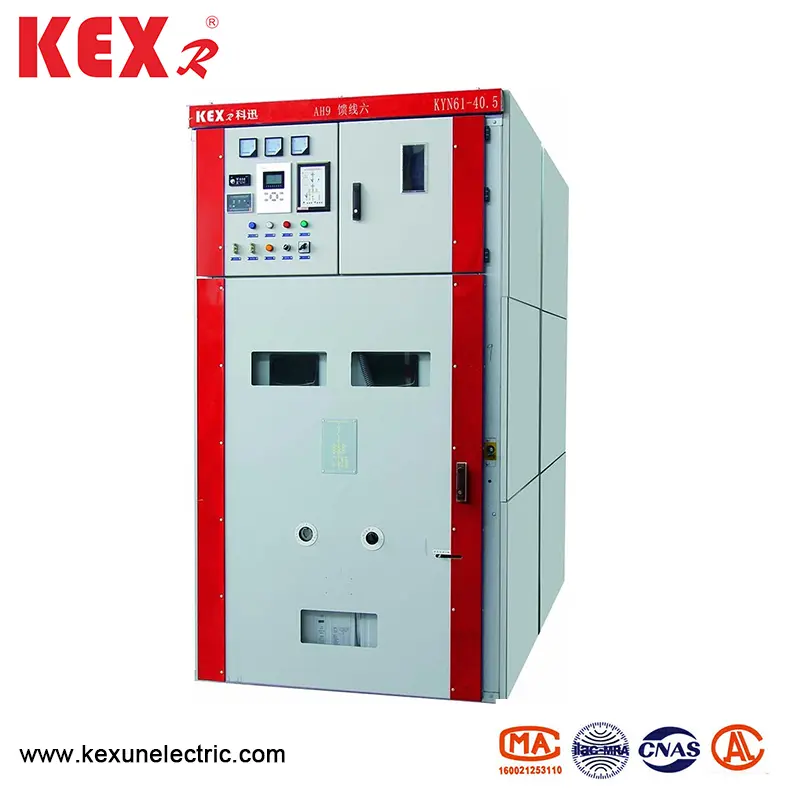

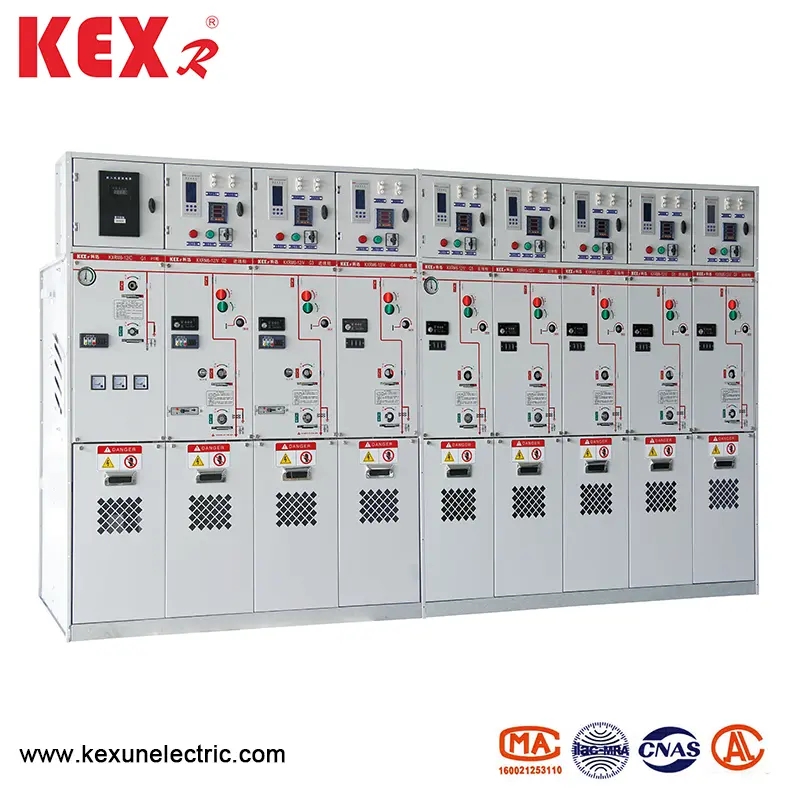

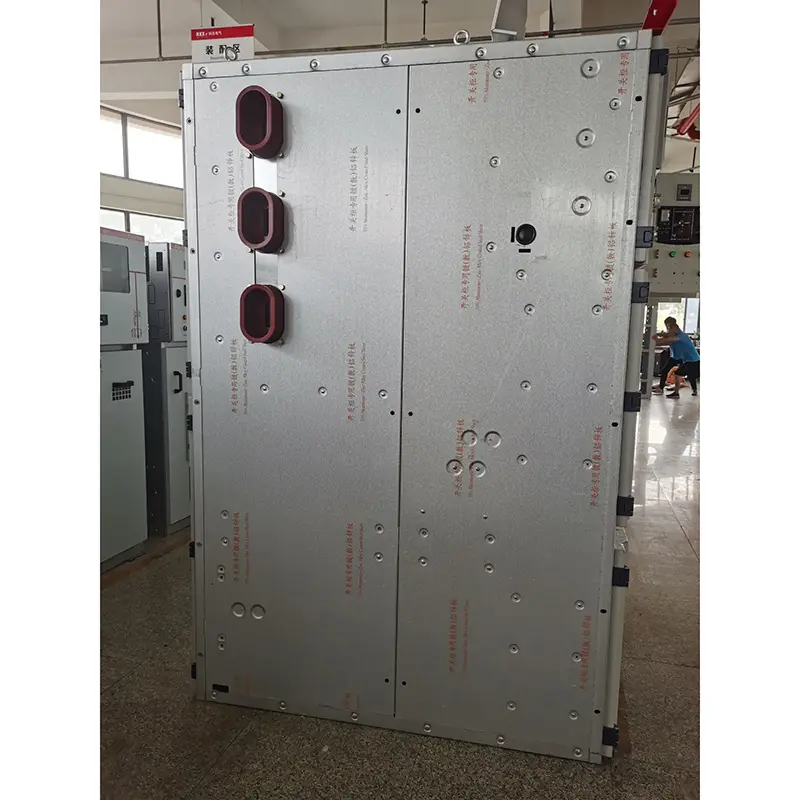

Šarvais plakiruota perjungimo priemonė

● Tektoninės charakteristikos

▶ Surinkta skirstomojo įrenginio struktūra, o grandinės pertraukiklis yra pritvirtintas prie grindų

▶ „Kyn61-40.5“ tipo šarvų apklijuojami skirstomieji įrenginiai yra aprūpinti visiškai nauju kompoziciniu izoliuotu vakuuminio grandinės pertraukikliu, pasižyminčiu gero keičiamumo ir paprasto pakeitimo savybėmis ir paprastu pakeitimu

▶ Rankinio rėmo rėmelyje yra švino varžtas ir riešutų varymo mechanizmas, kuris gali lengvai perkelti rankinįvadį ir užkirsti kelią netinkamam operacijai sugadinti varomąją struktūrą

▶ Visas operacijas galima atlikti uždarant kabineto duris

▶ Susikišimas tarp pagrindinio jungiklio, rankdarbio ir jungiklio spintelės durų naudoja privalomą mechaninį fiksavimo režimą, kad atitiktų „penkių prevencijos“ funkciją

▶ Kabelinėje kambaryje yra pakankamai vietos sujungti kelis kabelius

▶ Greito įžeminimo jungiklis naudojamas įžeminimui ir trumpametražiui jungimui

▶ Apsaugos lygis apvalkalo yra IP3X, o apsaugos lygis yra IP2X ； Kai atidaromos rankinės durys

▶ Šarvais plakiruotos perjungimo įrenginiai atitinka GB3906-1991.DL404-1997 ir priima tarptautinį IEC-298 standartą.

● Aplinkos sąlygos

▶ Viršutinė aplinkos temperatūros riba yra +40 ℃, o vidutinė vertė, išmatuota per 24 valandas, neviršija 35 ℃, o apatinė riba yra 15 ℃

▶ Aukštis: ne daugiau kaip 1000 m virš jūros lygio

▶ Santykinė drėgmė: dienos vidutinė vertė neturi viršyti 95%, o vidutinė mėnesinė vertė neturi viršyti 90%

▶ Žemės drebėjimo intensyvumas: ne daugiau kaip 8 laipsniai

▶ Vandens garų slėgis: Dienos vidutinė vertė neturi viršyti 2,2 kPa, o vidutinė mėnesinė vertė neturi viršyti 90%.

● Techninės parametrų lentelės

◆ Vakuuminiai skirstomieji įrenginiai

◆ Vakuuminės grandinės pertraukiklis

◆ Spyruoklinė mašina

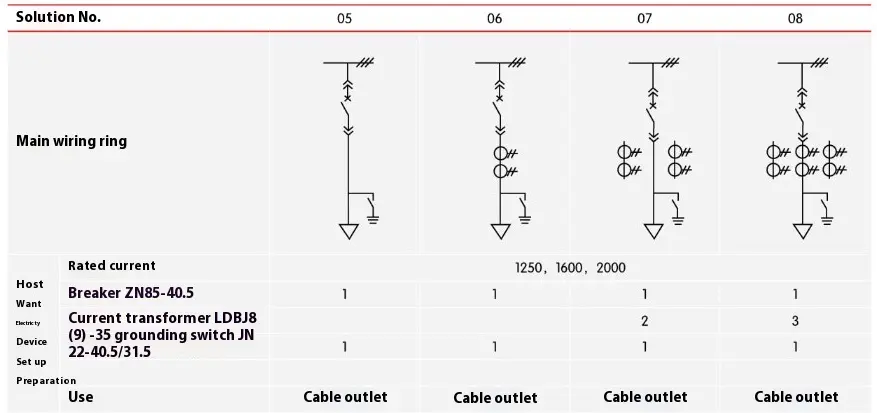

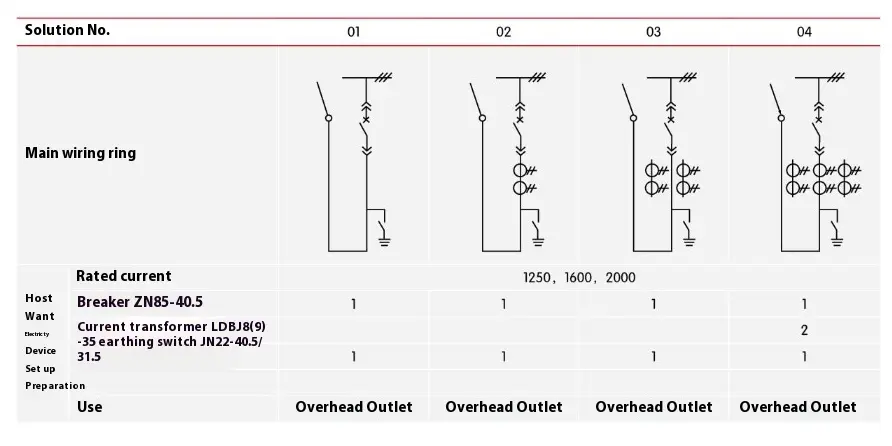

● Laidų schemos

Yra 27 paprastai naudojamos tipiškos pirminės laidų schemos, skirtos šarvams apklijuoti skirstomuosius įrenginius, kurie gali patenkinti vartotojų kabelių gaunamų ir išeinančių linijų poreikius, įeinančias ir išeinančias linijas, ryšius ir matavimus, apsaugą ir kt. Jei yra kitų schemų, skirtų kitoms schemoms, prašome pasitarti su gamintoju.

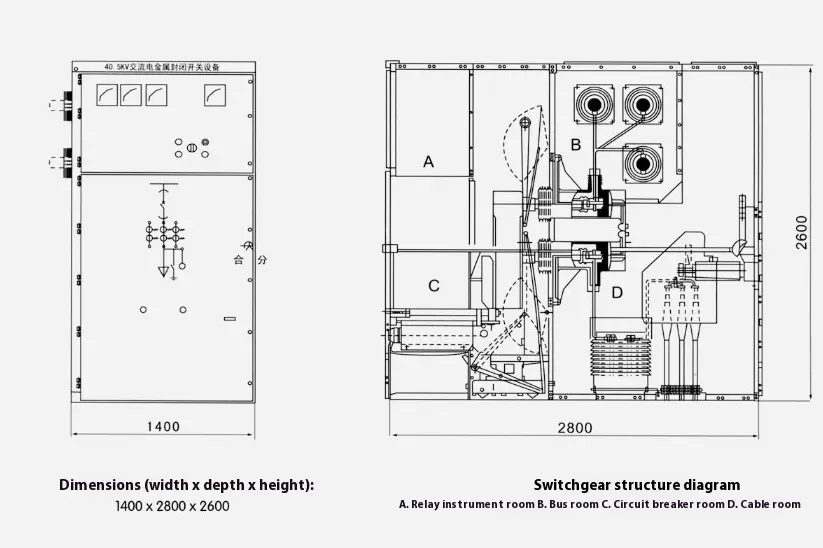

● Šarvų plakiruotų skirstomųjų įrenginių struktūriniai matmenys

● Skirstomojo įrenginio diegimas

▶ „Kyn61-40.5“ aukštis. Tipo šarvų apklijavimo perjungimo skirstomojo įrenginio elektros kambarys: ≥ 4500 mm

▶ Atstumas nuo spintelės galo iki sienos: ≥ 1500 mm

▶ pamatų rėmo lygumas: ≤ 1 mm/m

▶ Įterptasis pamatų plienas neturi viršyti 3 mm virš žemės

▶ Tai gali būti pritvirtinta prie pamatų varžtais ar suvirinimu

▶ Skirstomojo įrenginio svoris yra apie 1800 kg

▶ skirstomojo įrenginio veikimo koridoriaus plotis (viena eilutė): ≥ 3000 mm ir dviguba eilutė (veidas į veidą) ≥4000 mm.

● Produkto konsistencija

◆ Pagrindinė eilutės pagrindinė schemos numeris, vienos magistralės sistemos diagrama, išdėstymo schema ir išdėstymo diagrama

◆ ELEKTROS SCHEMATINĖ SAVIVALDYBĖ IR TERMINALINIO SĄRAŠAS

◆ Modelio specifikacija ir šarvinių komponentų kiekis

◆ Pagrindinio autobuso ir filialo magistralės specifikacijos ir medžiagos

◆ Atsarginių dalių ir atsarginių dalių pavadinimai ir kiekiai

◆ Susitartina su specialiais reikalavimais

◆ Dėl nuolatinio produktų technologijos tobulinimo visiems duomenims bus patvirtinta naujausia mūsų gamyklos technikos departamento patvirtinimas. Jei bus kokių nors pakeitimų, nebus pranešimo.

● Užsakymo instrukcijos

◆ Pagrindinė laidų schemos diagrama, tikslas ir vieno laido sistemos diagrama; Įvertinta įtampa; Įvertinta srovė; Įvertinta trumpojo jungimo lūžio srovė; Maitinimo planas, skirto galios paskirstymo kambario ir išdėstymo bei konfigūracijos plano, skirstomojo ir kt. Konfigūracijos planas

Nurodykite gaunamų ir išeinančių kabelių specifikacijas

◆ Skirstomųjų įrenginių ir kitų fiksavimo bei automatinių prietaisų valdymo, matavimo ir apsaugos funkcijų reikalavimai.

◆ Pagrindinių elektrinių komponentų modelis, specifikacija ir kiekis skirstomuosiuose įrenginiuose. Jei tarp skirstomųjų įrenginių ar įeinančių spintelių reikalingas autobusų tilto jungtis, turi būti pateikiami konkretūs duomenys, tokie kaip įvertinta srovė Autobusų tilto galia, autobusų tilto tarpas ir aukštis nuo žemės

◆ Kai šarvais apklijuojami perjungimo įrenginiai naudojami specialioje aplinkoje, jis turėtų būti išsamiai nurodytas užsakant.

◆ Kiti specialūs reikalavimai.

● skirstomojo įrenginio montavimo fondo schema
