Aukštos įtampos pilnas rinkinys

● KYN28-12 tipo aukštos įtampos nustatymas

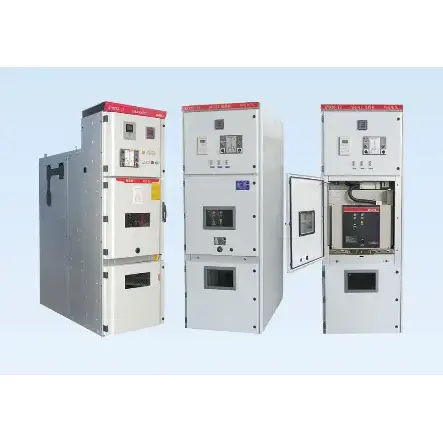

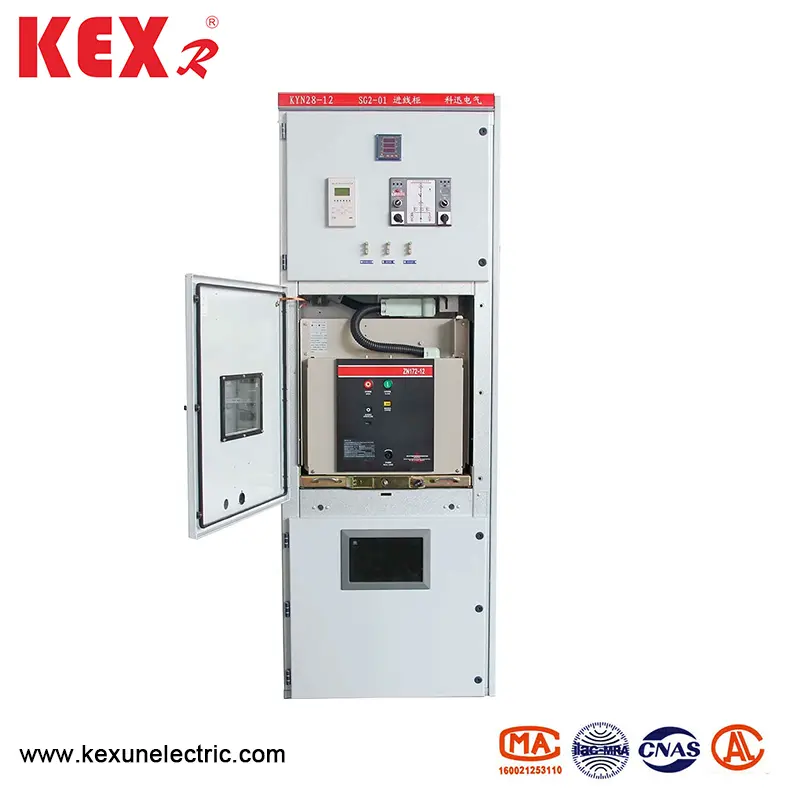

KYN28-12 (GZS1) Aukštos įtampos pilnas rinkinys yra trijų fazių AC 50Hz vidinis paskirstymo įrenginys, naudojamas norint gauti ir paskirstyti 3–12 kV tinklo galią ir valdyti, apsaugoti ir stebėti grandinę. Šio produkto relės kameros skydelyje galima įdiegti įvairių tipų mikrokompiuteriams pagrįstus išsamius relės apsaugos įtaisus, o intelektualią sistemos valdymą galima įgyvendinti. Jis turi nuotolinio valdymo, telemetrijos, nuotolinio ryšio ir nuotolinio reguliavimo funkcijas, o lauko tinklą galima valdyti per „Can“ magistralę su ryšio sąsaja. Jis taip pat turi netinkamo grandinės pertraukiklio operacijos funkcijas, stumia ir traukia rankinįvadį kroviniu, uždarant įžeminimo jungiklį elektra, elektros energija siunčiant į įžeminimo padėtį ir neleidžiant jai per klaidą įeiti į tiesioginį intervalą, kuris trumpai vadinamas „penkiomis prevencijomis“. Spintelėje gali būti įrengta VSI (ZN63) ir ZN12V vakuuminių grandinių pertraukikliai, taip pat importuoti VD4 vakuuminių grandinių pertraukikliai ir VC serijos vakuuminiai kontaktoriai.

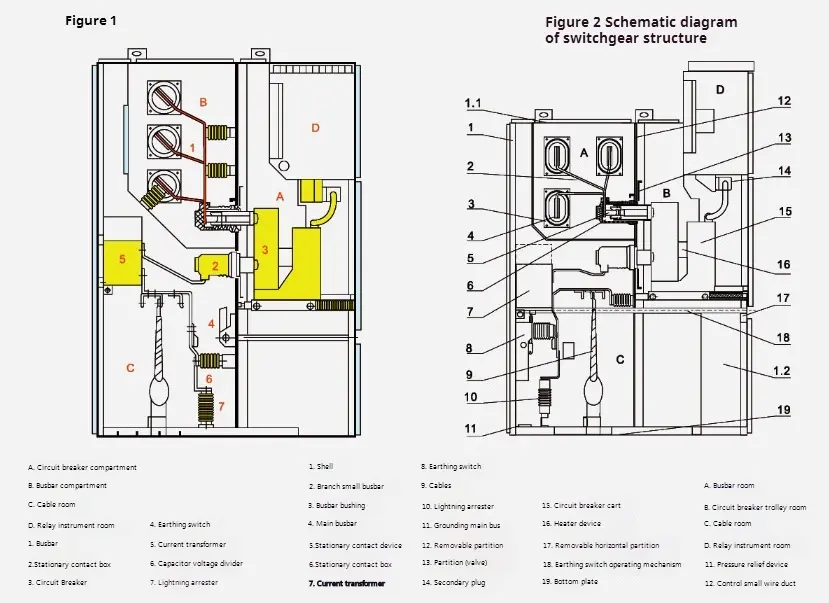

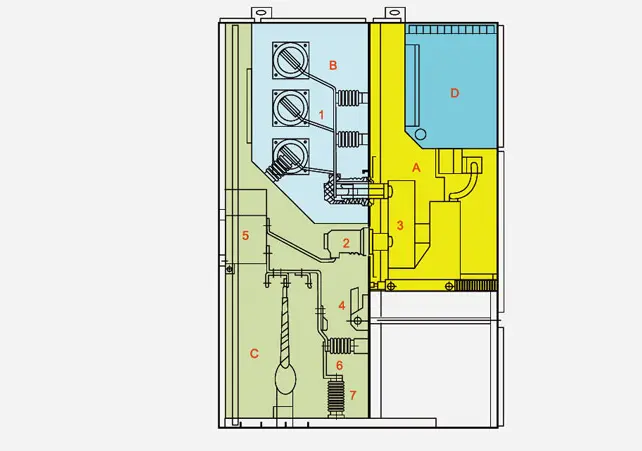

● KYN28-12 tipo aukštos įtampos nustatymo struktūros diagrama

● Aukštos įtampos pilnas rinkinys atitinka žemiau esančius standartus ：

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● Aukštos įtampos užpildymo rinkinys Aprašymas

Aukštos įtampos komplekto apvalkalas ir pertvara yra pagaminti iš aliuminio-ZINC dengtų plieninių plokštelių arba plieninių plokštelių, kurios yra varžomos po to, kai juos apdorojamos ir sulenktos CNC staklės, taigi surinktas aukštos įtampos pilnas rinkinys gali išlaikyti vienodumą. Aliuminio-cinko dengta plieno plokštelė turi stiprų anti-koroziją ir antioksidacijos poveikį bei didelį mechaninį stiprumą. Aukštos įtampos vidinis komplektas yra padalintas į rankinės kambario kambarį, autobusų kambarį, kabelinę kambarį ir relės instrumentų kambarį per skaidinius, o kiekvieno įrenginio apvalkalas turi nepriklausomą įžeminimą. Visos jo durys yra purškiamos elektrostatiniu plastiku, todėl jų paviršiai turi atsparumo smūgiui, atsparumą korozijai ir gražią išvaizdą (vartotojai gali pritaikyti spalvas).

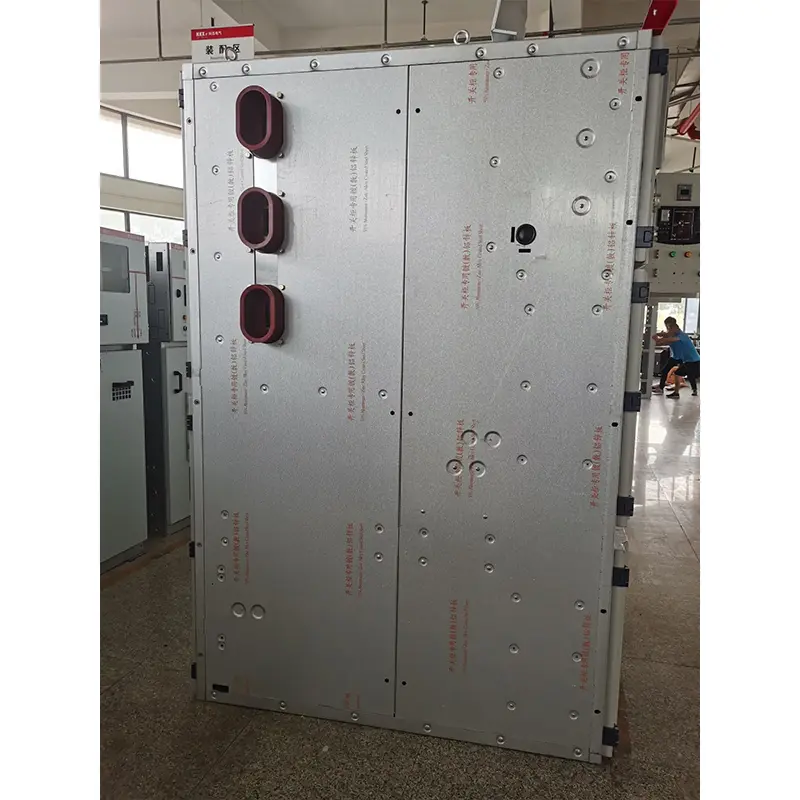

◆ Korpusas ir pertvara

Spintelės apvalkalas ir pertvara yra pagaminti iš aukštos kokybės importuotų aliuminio dengtų cinko plieno plokštelių, kurios yra varžomos po to, kai juos sulenkė CNC staklės, todėl surinktas aukštos įtampos visas įtampos rinkinys gali išlaikyti vienodumą. Jis turi stiprų atsparumą korozijai ir atsparumui oksidacijai ir turi didesnį mechaninį stiprumą nei ta pati plieninė plokštė. Aukštos įtampos komplektas yra padalintas į rankiniovedinį kambarį (grandinės pertraukiklio skyrius), autobusų kambarys, kabelinė patalpa ir relės prietaisų kambarys (žemos įtampos kambarys) pagal skaidinį. Kiekvieno vieneto apvalkalas yra savarankiškai įžemintas.

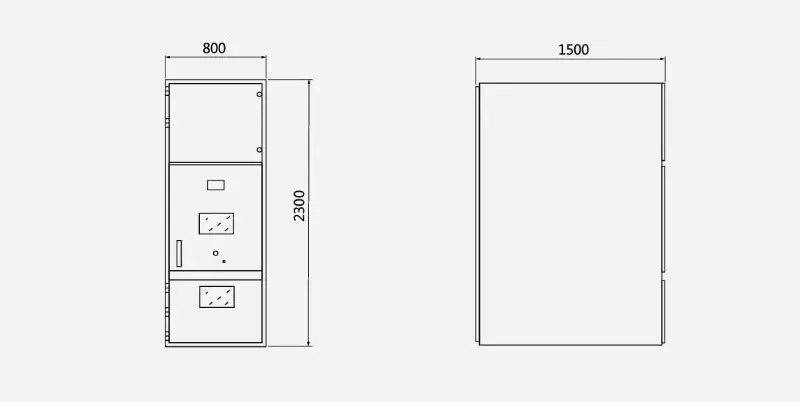

◆ Matmenys



◆ Svarbus kyn28-12 tipo aukštos įtampos komplektas
