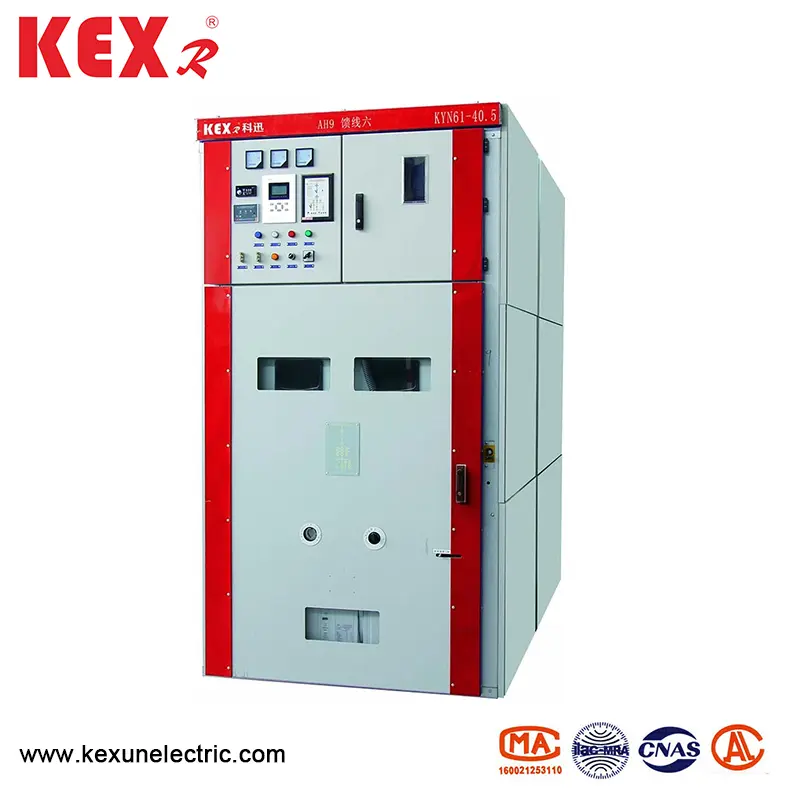

Šarvais plakiruota perjungimo jungiklio įranga

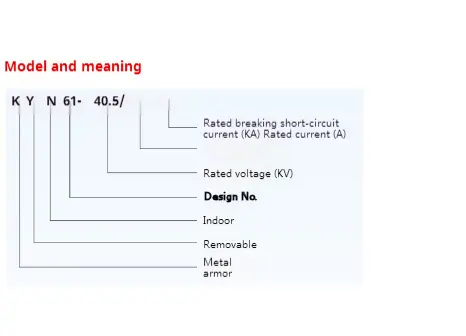

● Santrauka

„Kyn61-40.5“ šarvų plakiruotos perjungimo jungiklio įranga (toliau nurodyta kaip įranga) yra visas patalpų paskirstymo įtaisas, turintis trijų fazių AC 50Hz ir vardinę įtampą 40,5 kV. Kaip elektrinės, pastotės ir pramoninės bei kasybos įmonės, kad gautų ir paskirstytų elektros energiją, ji gali valdyti, apsaugoti ir aptikti grandines, taip pat gali būti naudojama vietose, kuriose dažnai veikiančios. Ši jungiklio įranga atitinka GB/T11022-1999, GB3906-2006 ir DL404-1997.

● Techniniai kiekvieno Kyn61-40.5 komponento parametrai

◆ Vakuuminiai skirstomieji įrenginiai

◆ Vakuuminės grandinės pertraukiklis

◆ Spyruoklinė mašina

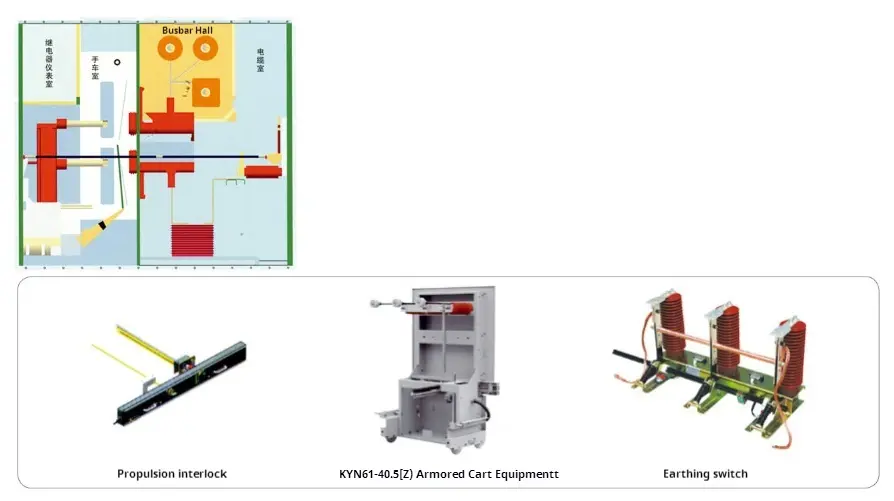

● Kyn61-40.5 tipo šarvų plakiruotos jungiklio įrangos struktūrinės charakteristikos

„Switch“ įranga suprojektuota pagal šarvuoto metalo uždaros įrangos standartą GB3906-1991 ir IEC298. Visą įrangą sudaro dvi dalys: įranga ir nupiešta dalis (rankinė dalis). Įrangos struktūra surinkta ir derinama su varžtais. „Switch“ įrangos interjeras yra padalintas į grandinės pertraukiklio kambarį, pagrindinį autobusų kambarį, kabelinę kambarį ir relės instrumentų kambarį pagal metalinę pertvarą. Apsaugos lygis pasiekia IP3X, o apsaugos lygis tarp skyrių yra IP2X, o visi metaliniai konstrukciniai elementai yra patikimai pagrįsti. Kiekviename pagrindinės kilpos sistemos skyriuje yra slėgio išleidimo kanalas, skirtas nepriklausomam išmetimui.

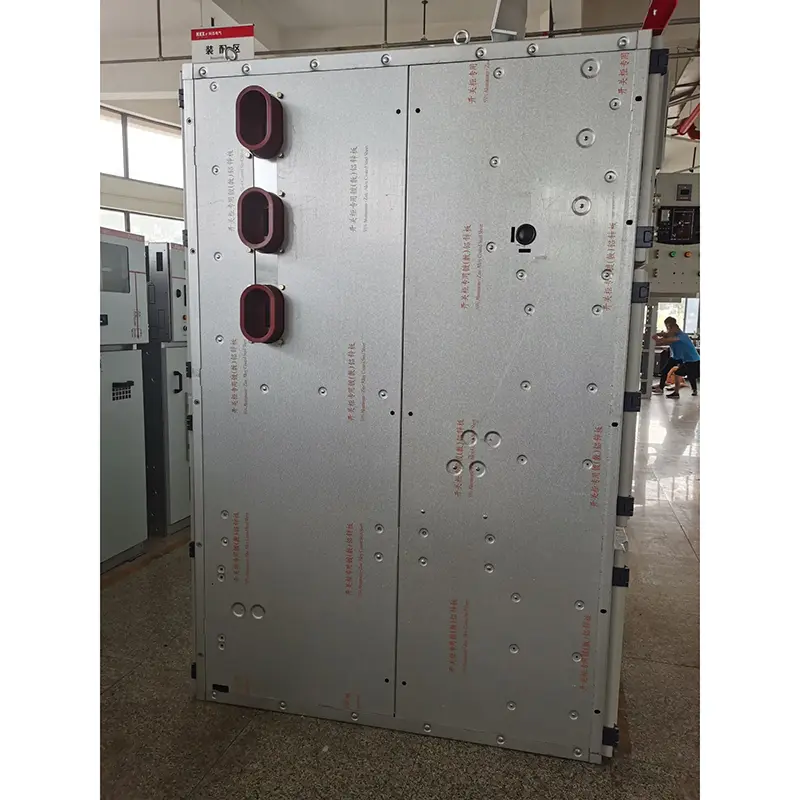

◆ apvalkalas ir skaidinys

Šarvų plakiruotos jungiklio įrangos apvalkalas ir pertvara yra pritvirtinta šaltai valcuotos plieninės plokštės, kai ją apdoroja ir sulenkė CNC staklės. Todėl surinkta įranga gali užtikrinti konstrukcinių matmenų vienodumą. Šarvų plakiruotos perjungimo jungiklio įranga yra padalinta į grandinės pertraukiklio kambarį, pagrindinį autobusų kambarį, kabelinę kambarį ir relės instrumentų kambarį, o kiekviena dalis yra atskirta įžeminto metalo pertvara.

◆ Rašė

Rankinįvadį galima suskirstyti į „Circuit Breaker“ rankinę, įtampos transformatoriaus rankdarbį, matavimo rankinįvadį, izoliacijos rankinįvedį ir kt. Visų rūšių rankinisvedis turi tokią pačią formą ir dydį, o to paties tikslo rankdarbiai yra keičiami. Rašė turi bandymo/izoliacijos padėtį ir darbo vietą įrangoje, o kiekvienoje padėtyje yra sujungtas įtaisas, užtikrinantis, kad rankinisvedis negalėtų atsainiai judėti, kai jis yra aukščiau esančiose dviejose vietose.

◆ Grandinės pertraukiklio skyrius

„Circuit Breaker“ skyriuje yra įdiegtas konkretus takelis, skirtas judėti. Kai grandinės pertraukiklis juda tarp bandymo padėties ir darbinės padėties, izoliacijos vožtuvas automatiškai atsidaro arba uždaroma, o tai užtikrina, kad darbuotojai neliestų įkrauto korpuso. Rankinįvadį galima valdyti uždarytomis įrangos durimis, o rankiniovedžio padėtį įrangoje galima pamatyti per stebėjimo langą, o tuo pačiu metu galima pamatyti visus funkcinius ženklus ant rankos.

◆ Autobusų skyrius

Pagrindinis autobusas veda iš vieno šarvų apklijuoto jungiklio įrangos į kitą ir yra pritvirtinta nuo šakinių mažų autobusų ir statinių kontaktinių dėžučių, ir yra pritvirtinta autobusų rankovėmis, kertant gretimų įrangos šonines plokšteles. Visi autobusai priima sudėtinę izoliaciją.

◆ Kabelių skyrius

PT, įžeminimo jungiklį, žaibišką areštą ir kelis kabelius galima montuoti kabelinėje kambaryje.

◆ Relės kambarys

Relės vidaus plokštėje ir skydelyje gali būti įrengti antriniai komponentai, tokie kaip valdymo ir apsaugos komponentai, matavimo ir ekrano prietaisai bei tiesioginio stebėjimo rodikliai.

◆ Susikišimo įtaisas

Šarvų plakiruotos perjungimo jungiklio įranga turi patikimą sujungimo įtaisą, kuris veiksmingai užtikrina operatorių ir įrangos saugumą;

Kai įžeminimo jungiklis yra išjungtoje padėtyje, rankinisvedis gali pereiti tik iš bandymo/izoliacijos padėties į darbinę padėtį; Ir galinių durų negalima atidaryti, todėl neleidžiama klaidingai patekti į elektrifikuotą intervalą. Kai rankinisvedis visiškai ištraukiamas iš įrangos arba kai rankinisvedis yra bandymo/izoliacijos padėtyje įrangoje, o įžeminimo jungiklis yra sujungtas ir atrakintas, įžeminimo jungiklis gali būti uždarytas. Kai rankinisvedis yra darbinėje padėtyje, įžeminimo jungiklis negali būti uždarytas. Tai neleidžia įžeminimo jungikliui įjungti per klaidą ir neleidžia ranka pereiti prie darbinės padėties, kai įžeminimo jungiklis yra uždaroje padėtyje. Tik tada, kai grandinės pertraukiklio rankdarbis yra bandymo/izoliacijos padėtyje ar darbinėje padėtyje, gali būti valdomas grandinės pertraukiklis; Be to, uždarius grandinės pertraukiklį, rankinisvedis negali judėti, o tai neleidžia gyvai kroviniui stumti ir per klaidą traukti grandinės pertraukiklį. Tarp įrangos gali būti montuojami elektros tarpusavyje.

◆ ĮVERTINIMAS

Kabelių kambaryje yra 6 × 50 mm2 įžeminimo magistralė, kuri gali praeiti per gretimą įrangą ir gerai kontaktuoti su įranga.

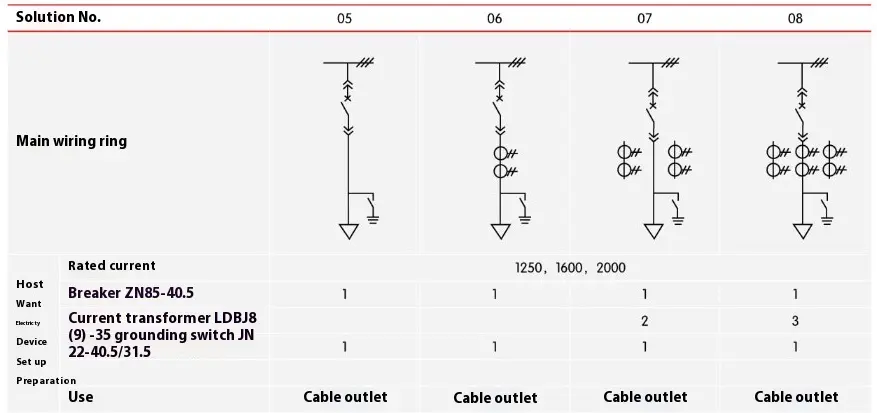

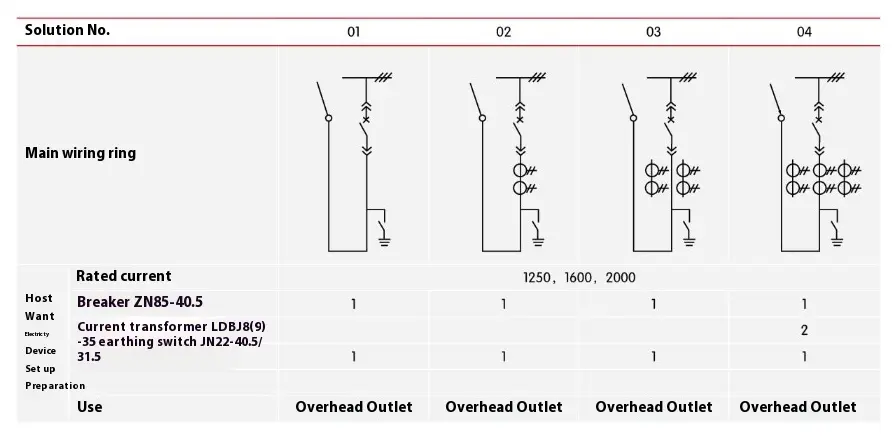

● Pagrindinė laidų schema

Yra 27 dažniausiai naudojamos tipiškos pirminės laidų schemos, skirtos šarvams plakiruoti perjungimo jungiklio įrangai, kuri gali patenkinti vartotojų kabelių gaunamų ir išeinančių linijų poreikius, įeinančias ir išeinančias linijas, ryšius ir matavimus, apsaugą ir pan. Jei yra kitų schemų, skirtų kitoms schemoms, prašome pasitarti su gamintoju.

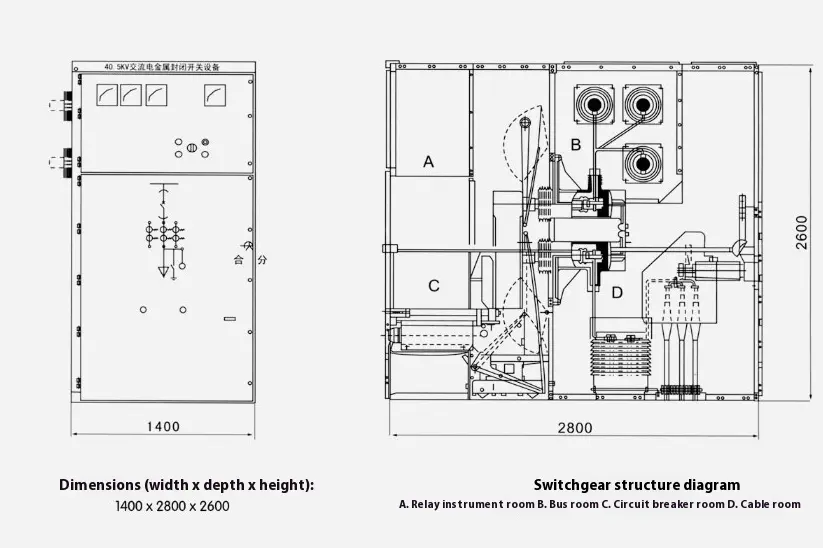

● Šarvų plakiruotos jungiklio įrangos struktūriniai matmenys ir scheminė schema
