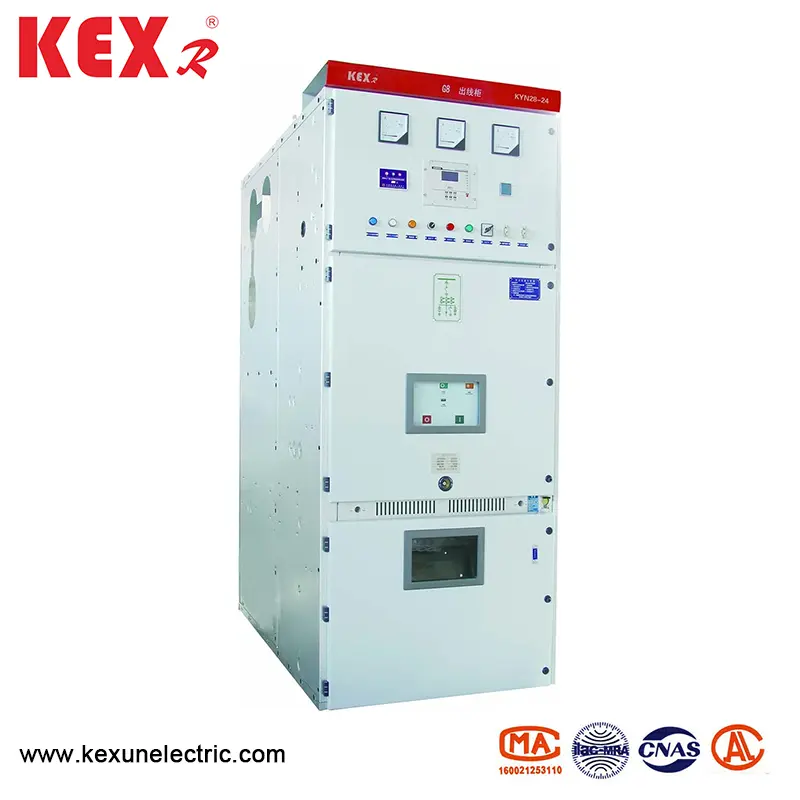

Šarvais plakiruotas perjungtas metalinis uždaras skirstomieji įrenginiai

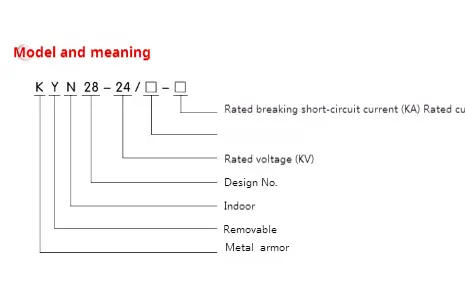

● Modelio reikšmė

● Naudojimo sąlygos

◆ Normalios naudojimo sąlygos

▶ Aplinkos temperatūra: -15 ~ 40 ℃, o vidurkis -per 24 valandas mažiau nei 35 ℃.

▶ Drėgmė: vidutinė dienos drėgmė mažesnė nei 95%; Vidutinė mėnesio drėgmė mažesnė nei 90%;

▶ Garų slėgis ： Vidutinis garų slėgis per dieną yra ne didesnis kaip 2,2 kPa ； Vidutinis mėnesinis vandens garų slėgis neturi viršyti 1,8 kPa ；;

▶ Aukštis: šarvų plakiruoto metalo uždarų skirstomųjų įrenginių aukštis turėtų būti mažesnis kaip 1000 m

▶ Aplinkinis oras akivaizdžiai neužterštas dulkių, druskos, ėsdinančiomis ir (arba) degiomis dujomis, garais ar druskos purškalu;

▶ Galima nepaisyti vibracijos ar žemės judesio iš išorės perjungimo ir valdymo įrangos

▶ Antrinėje sistemoje sukeltų elektromagnetinių trukdžių amplitudė neviršija 1,6 kV.

◆ Specialios naudojimo sąlygos

Kai jis naudojamas įprastomis aplinkos sąlygomis, viršijančiomis GB/T1022 nurodytus atvejus, įmonė ir vartotojai gali derėtis ir susitarti dėl specialių veiklos sąlygų.

Siekdamas užkirsti kelią kondensacijai

yra aprūpintas šildytuvu, kuris turėtų būti naudojamas, kai skirstomieji įrenginiai yra budėjimo režimo būsenoje. Taip pat reikia atkreipti dėmesį į tai, kad šildytuvas veiktų, kai skirstomieji įrenginiai veikia normaliai.

● Techninis šarvų plakiruoto metalo uždaro skirstomojo įrenginio parametras

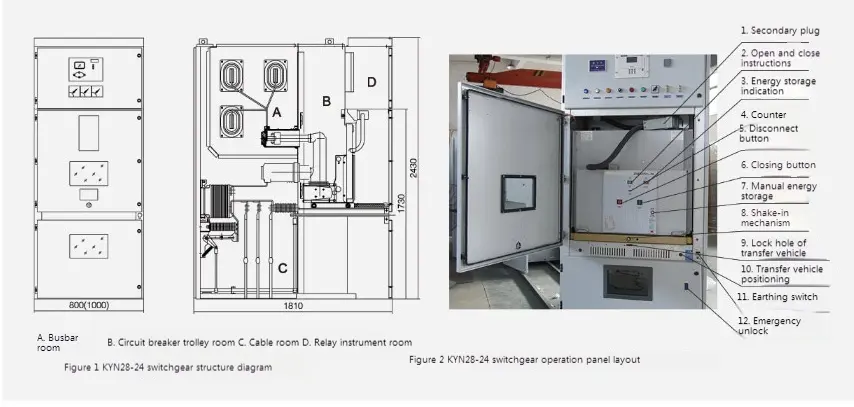

● Trumpas struktūros aprašymas

„Kyn28-24“ tipo šarvus plakiruotas metalo uždaras jungiklio skirstomieji įrenginiai susideda iš spintelės ir nuimamų dalių (paprastai žinomų kaip rankinisvedis). Skirstomieji įrenginiai yra padalyti į keletą funkcinių skyrių metalinėmis pertvaromis, tokiomis kaip autobusų kambarys, grandinės pertraukiklio kambarys, kabelinė ir relės instrumentų kambarys. Nuimamos skirstomojo įrenginio dalys gali būti aprūpintos vakuuminės grandinės pertraukiklio rankiniu būdu, įtampos transformatoriaus rankdarbiu, „Lightning Arrester“ rankiniu būdu, izoliacijos rankiniu būdu ir saugiklio rankdarbis.

● Pagrindinių komponentų charakteristikos

◆ Korpusas

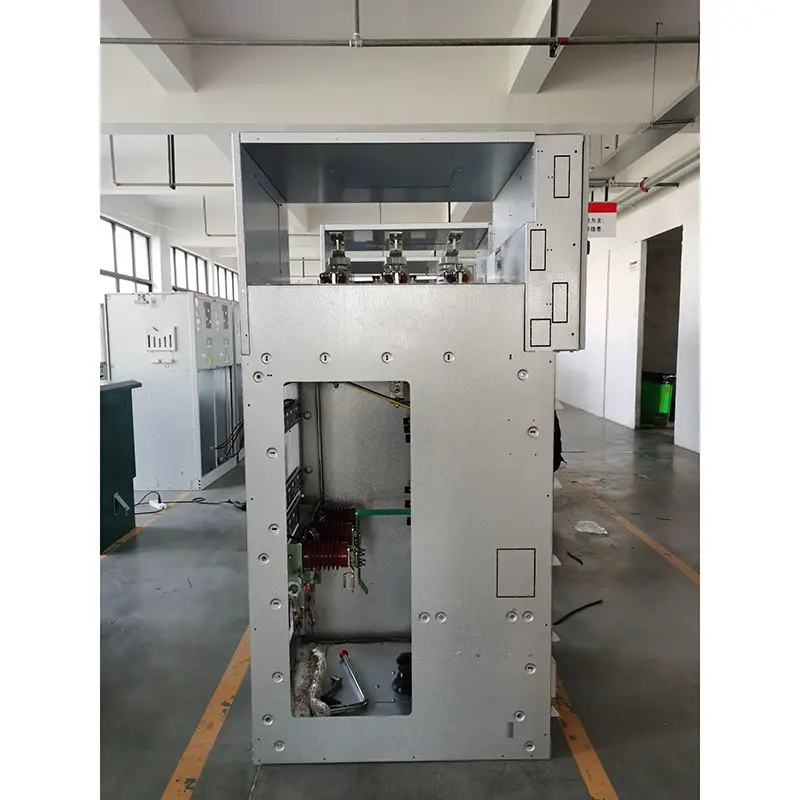

„Kyn28-24“ tipo šarvų plakiruotos metalinės uždarojo jungiklio įrangos apvalkalas pagamintas iš importuotos aliuminio-cinko padengtos plieninės plokštės, kurią apdoroja CNC staklės ir pagaminta daugybiniu lankstymo procesu. Visa spintelė turi aukštą tikslumą ir stiprų atsparumą korozijai bei atsparumui oksidacijai, o dėl daugybinės sulankstomos technologijos pritaikymo spintelės yra lengvesnės, jos yra didesnės mechaninio stiprumo ir gražios išvaizdos nei kitos panašios įrangos spintelės. Kabinetas priima surinktą konstrukciją, kurią sujungia gluosnio veržlė ir aukšto stiprumo varžtas, kad sutrumpėtų perdirbimo ir gamybos ciklas, dalys yra universalios, grindų plotas yra mažas, o gamybos organizavimas yra patogus.

◆ Rašė

Rašymo skeletas pagamintas iš plonos plieninės plokštės ir surinktas CNC staklėmis. Rankinis ir spintelės tikslumas yra aukštas, o mechaninis blokavimas yra saugus, patikimas ir lankstus. Rankinįvadį galima suskirstyti į grandinės pertraukiklio rankinį raštą, įtampos transformatoriaus rankinį skyrių, matavimo rankinįvadį, izoliacijos rankinįvedį ir kt. Rašė, turinčios tas pačias specifikacijas, gali būti laisvai keičiamas. Rašė turi atjungimo/bandymo padėtį ir darbinę padėtį spintelėje, o kiekviena padėtis turi padėties nustatymo įtaisą. Užtikrinti patikimą susiliejimą. Visų rūšių rankiniai yra varomi ir ištraukiami varžtais strypais, kurie yra lengvi ir lankstūs, kad galėtų veikti ir tinkami budinčiam personalui. Kai rankinįvadį reikia pašalinti iš spintelės, jį galima patogiai išvežti naudojant specialų perkėlimo sunkvežimį įvairiems patikrinimams ir priežiūrai. Kai rankinisvedinis automobilis gabenamas į spintelės grandinės pertraukiklio kambarį, jis gali būti patikimai užrakintas išjungimo/bandymo padėtyje, o spintelės padėties indikatoriaus lemputė rodo savo padėtį. Tik po to, kai rankinisvedis yra visiškai užrakintas, švino sraigto varymo mechanizmas gali būti sukrėstas, kad rankinisvedis būtų nukreiptas į darbinę padėtį. Kai rankinisvedis pasiekia darbinę padėtį, varomosios rankenos veikimo jėga staiga padidėja ir negali būti pasukta, o atitinkama padėties indikatoriaus lemputė rodo jos padėtį. Mechaninis rankdarbio blokavimas gali patikimai užtikrinti, kad grandinės pertraukiklį būtų galima uždaryti tik tada, kai rankinisvedis yra darbinėje padėtyje ar bandymo padėtyje; Be to, rankinisvedis gali judėti tik tada, kai grandinės pertraukiklis yra atidarymo būsenoje.

◆ skyrius

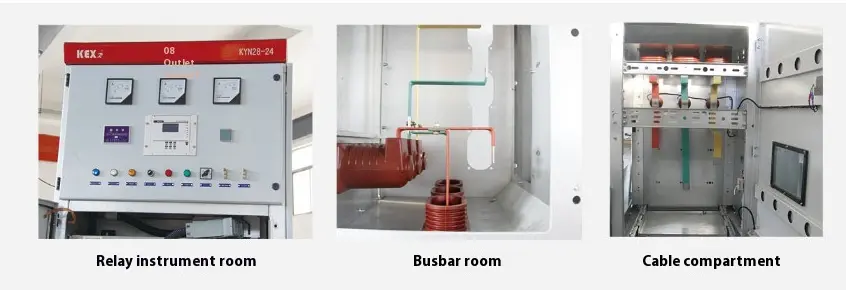

Pagrindiniai skirstomųjų įrenginių elektriniai komponentai yra jų nepriklausomuose skyriuose, būtent: „Breaker“ rankdarbio kambarys, autobusų kambarys, kabelio kambarys, relės prietaisų kambarys ir kt. Kiekvieno skyriaus apsaugos lygis pasiekia IP2X. Išskyrus relės prietaisų kambarį, kiti trys skyriai turi atitinkamai slėgio mažinimo kanalus. Dėl vidurinio tipo kabelinės kambario erdvė labai padidėja, todėl įranga lygiagrečiai gali sujungti kelis kabelius.

▶ Autobusų skyrius A: Pagrindinis magistralė yra sujungta vienu sujungimu, kuris yra pritvirtintas šakos magistrale (statinis kontaktinis langelis) ir pagrindinės magistralės izoliacijos rankovė. Pagrindinės magistralės ir kaklaraiščio magistralės yra variniai strypai su stačiakampiu skerspjūviu, o dvigubos magistralės strypai naudojami sunkios srovės apkrovai. Specialiųjų poreikių atveju autobusas gali būti padengtas šilumos susitraukiančia rankove ir pritaikyta izoliacinė dangtelio dėžutė. Izoliacinės įvorės montuojamos tarp gretimų spintelių autobusų, kurie gali veiksmingai apriboti avariją skyriuje, nesiskirstant į kitas spinteles, jei vidinės gedimo lanko atveju.

▶ Komplekto pertraukiklio skyrius B: Bėgiai montuojami iš abiejų skyriaus pusių, kad rankinisvedis galėtų pereiti iš OFF/bandymo padėties į darbo vietą spintelėje. Statinio kontaktinio dėžutės pertvara (vožtuvas) yra sumontuotas prie rankos kambario kambario galinės sienos. Kai rankinisvedis pereina iš išjungimo/bandymo padėties į darbinę padėtį, viršutiniai ir apatiniai vožtuvai ant statinio kontaktinio langelio burnos automatiškai atidaromas kartu su rankiniuvinu. Judant priešinga kryptimi, vožtuvas automatiškai užsidarys, kol rankinisvedis atsuks į tam tikrą padėtį ir saugiai uždengs statinį kontaktinį langelį, taip sudarydamas veiksmingą izoliaciją. Kadangi tarp viršutinio vožtuvo ir apatinio vožtuvo nėra ryšio, vožtuvas gyvoje pusėje gali būti užrakintas priežiūros metu, taip užtikrinant, kad priežiūros personalas neliestų gyvojo korpuso. Rašė taip pat gali būti valdoma, kai uždaromos grandinės pertraukiklio kambario durys uždarytos. Per stebėjimo langą ant durų galite stebėti rankos padėtį skyriuje, atidarymo ir uždarymo instrukcijas bei energijos kaupimo situaciją.

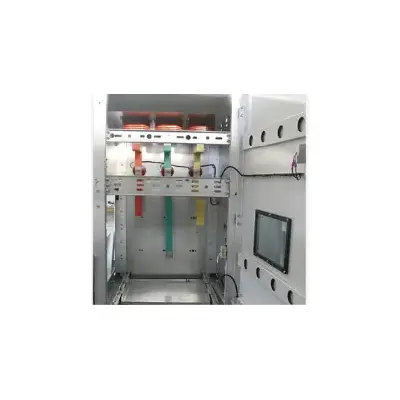

▶ Kabelių skyrius C: Kyn28-24 tipo šarvais plakiruotas metalinis uždaras skirstomieji įrenginiai yra įmontuoti viduryje, taigi kabelio skyriuje yra didelė erdvė. Dabartinis transformatorius ir įžeminimo jungiklis yra sumontuotas ant galinės skyriaus sienos (įžeminimo jungiklis taip pat gali būti sumontuotas jungiklio spintelės viduryje pagal kliento poreikius), o apatinėje skyriaus dalyje yra įdiegtas žaibo areštas. Po rankinės ir ištraukiamos horizontalios pertvaros pašalinimo, konstruktoriai gali patekti į spintelę iš priekio montuoti ir priežiūra. Kabelių jungiamieji laidininkai kabelinėje kambaryje gali būti sujungti lygiagrečiai su 1-3 kabeliais kiekvienoje fazėje, o 6 kabeliai gali būti sujungti lygiagrečiai su kiekviena faze, kai reikia. Kabelinio skyriaus apačioje paruošta nuimama metalinė sandarinimo plokštė arba ne magnetinio metalo sandarinimo plokštė, kad būtų užtikrinta patogi konstrukcija.

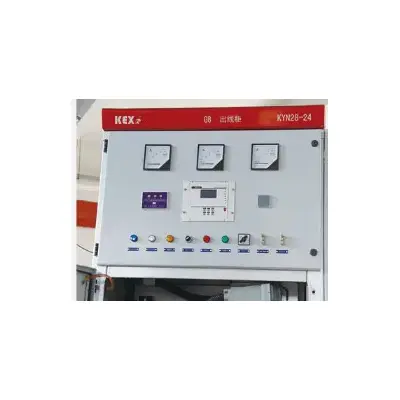

▶ Relės prietaisų kambarys D: Relės apsaugos komponentai, instrumentai, tiesioginio ekrano indikatoriai ir antrinė įranga su specialiais reikalavimais gali būti sumontuoti relės prietaisų kambaryje. Valdymo linija yra dedama į stiklinimą, o akmenimis turi metalinę dangtelio plokštelę, kuri gali atskirti antrinę liniją nuo aukštos įtampos komponentų. Kairiajame priekyje esančiame kramtykloje rezervuota valdymo kabelių įvestis ir laidos išvedimas, o atitinkamos apatinės plokštės dalys yra su antriniais laidais ir kabelių sriegimo skylėmis. Viršutinėje estafetės prietaisų kambario plokštėje taip pat yra nedidelė autobusų perėjos anga, kuri patogi konstrukcijai. Kai laidai, prietaisų kambario viršutinę dangtelio viršutinę dangtelį galima atidaryti, kad būtų lengviau montuoti mažą magistralę.
