LV skirstomieji įrenginiai

● Reguliarios naudojimo sąlygos

◆ GCK LV skirstomojo įrenginio aukštis, mažesnis nei 2000 m

◆ Aplinkos oro temperatūra nėra aukštesnė kaip +40 ℃, o vidutinė temperatūra per 24 val. Nėra aukštesnė nei +35 ℃, o aplinkos oro temperatūra nėra žemesnė nei-50 ℃



◆ GCK LV skirstomieji įrenginiai turi būti montuojami vietoje, kurioje nėra ugnies, sauso sprogimo, rimtos taršos, cheminės korozijos ir smurtinės vibracijos

◆ Polinkis su vertikalia plokštuma neturi viršyti 5; Šis produktas yra tinkamas transportavimui ir laikymui tokioje temperatūroje: -25 ℃ ~+55 ℃, ir jis per trumpą laiką neviršys+70 ℃ (ne daugiau kaip 24 val.); Jei minėtų naudojimo sąlygų negalima įvykdyti, vartotojas jį pakels su gamintoju užsakydamas ir išspręsdamas konsultacijas.

● Pagrindiniai GCK LV skirstomojo įrenginio techniniai parametrai

● Architektūrinė funkcija

Stalčiaus funkcijos bloką ir duris mechaniškai sujungia pagrindinio jungiklio veikimo mechanizmas. Kai pagrindinis jungiklis yra uždarymo padėtyje, durų negalima atidaryti, o eksploatavimo mechanizmą galima užfiksuoti uždarymo ar atidarymo padėtyje su papildoma spyna. Funkcinių blokų skyriai yra atskirti metalinėmis plokštelėmis, o stalčiai turi gerą keičiamumą ir turi darbinę padėtį, bandymo padėtį ir atskyrimo padėtį. Kai stalčius bus nustumtas į tam tikrą padėtį, stalčius bus automatiškai išdėstytas. Šiuo metu stalčiui kairėje stalčiaus pusėje galima ištraukti, kad būtų išlaisvinta padėties nustatymas ir patekti į kitą padėtį. Kai stalčius ištraukiamas iš spintelės, jis taip pat turi užkirsti kelią nukristi.

▶ Kabinetas su fiksuotomis schemomis, tokiomis kaip talpos kompensacija ir matavimas, turi tą pačią išvaizdą ir tą pačią horizontalią autobuso padėtį kaip ir stalčių spintelė. Tokiu būdu užtikrinant, kad stalčių tipo spintelė ir fiksuota spintelė galėtų būti naudojama vienas šalia kito.

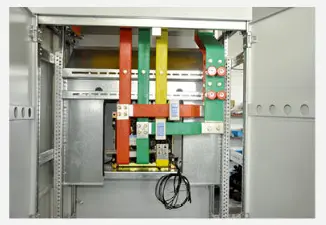

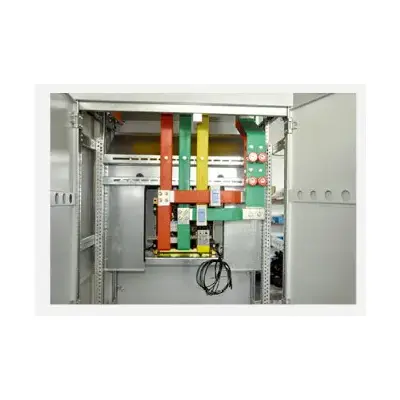

▶ Busbarų sistema: Kabineto autobusų juosta priima trijų fazių penkių laidų sistemą, vienkartinė autobusų juosta naudojama, kai horizontalios autobuso reitingo srovė yra mažesnė nei 1250A, o dvigubas autobusas naudojamas, kai horizontalios autobuso viršutinės dalies srovė yra didesnė nei 1250a. Horizontalusis autobusas tarp spintelių yra sutaptas su jungiamaisiais blokais, o vertikalus autobusas yra uždaromas polikarbonato inžinerinio plastiko apvalkalu. Vidinis pertvara naudojama norint apriboti lanko difuziją. Neutralus autobusas yra pastatytas spintelės viršaus priekyje, o apsauginis autobusas (PE) yra nustatytas spintelės apačioje ir yra sujungtas su spintelės teritorija.

▶ Esant sąlygoms, kad nesumažintų apvalkalo apsaugos lygio, jungiklio spintelės apačioje ir viršuje pateikiami natūralūs vėdinimo langai.

▶ Kabineto apvalkalo apsaugos laipsnis yra IP40.

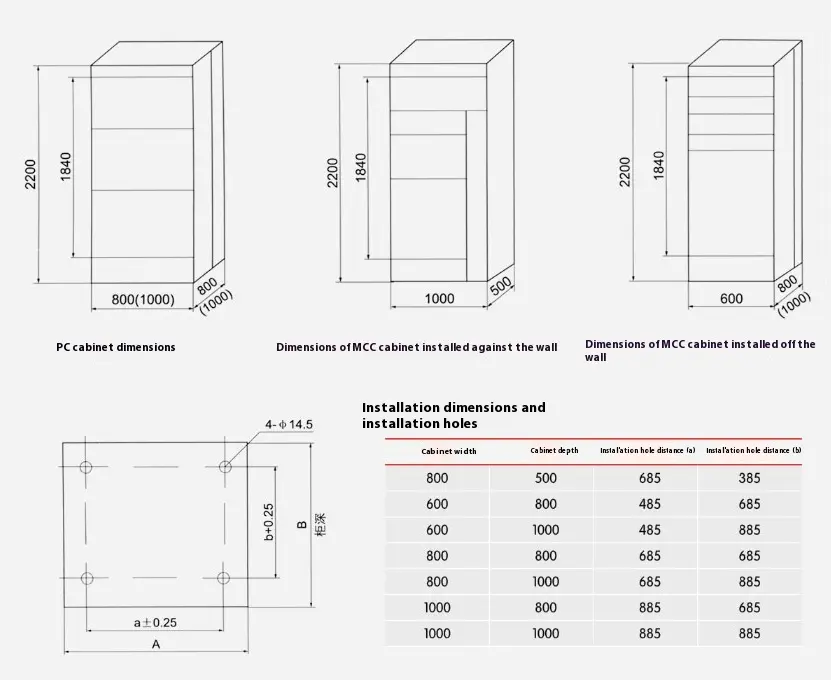

● LV skirstomųjų įrenginių bendrieji matmenys, montavimo matmenys

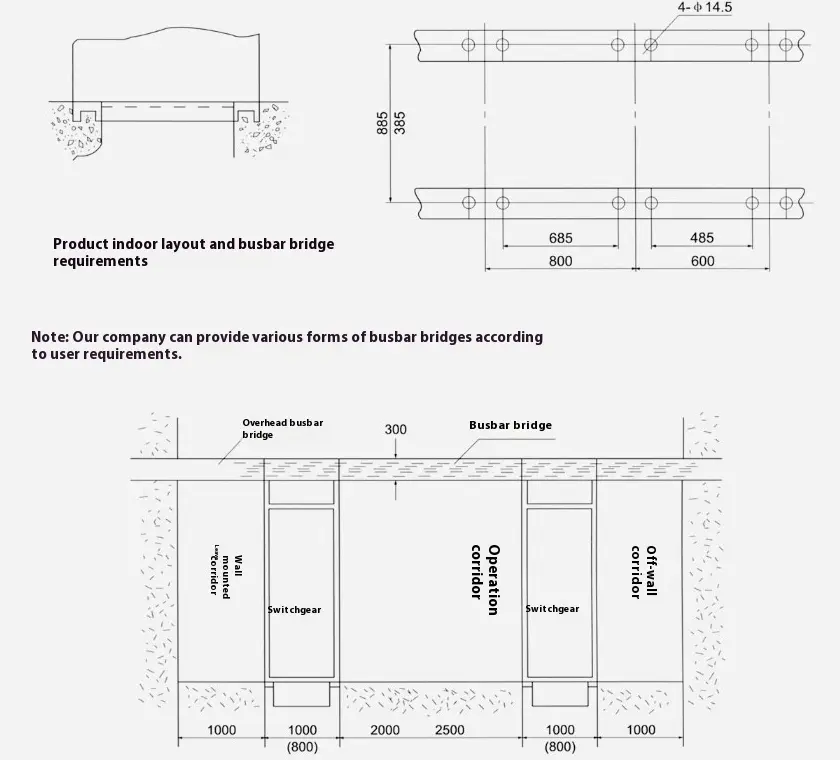

● GCK tipo LV skirstomojo įrengimo montavimo fondo schema
